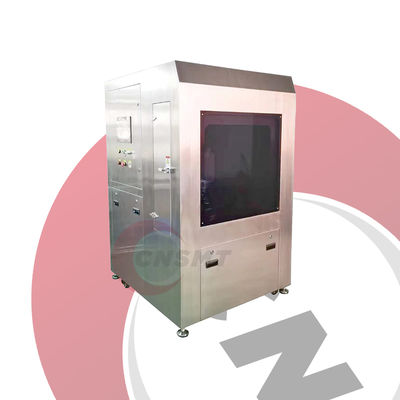

Máquina de Limpeza Aquosa de PCB Offline JEH-300C

JEH-300C Máquina de limpeza de PCB aquoso offline

JEH-300C Máquina de limpeza de PCB aquoso offline

I. Visão geral e características da máquina

1Características do produto

A máquina de limpeza aquosa JEH-300C Offline PCBA é um sistema de limpeza por lotes econômico que remove vários resíduos de eletrônicos e máscaras de estêncil, incluindo, entre outros:Resíduos solúveis em água, RMA (Rosin Mildly Activated), fluxos sem chumbo sem limpeza, sais de revestimento, impressões digitais, poeira e bolas de solda soltas.Tem uma elevada eficiência., de baixo custo e de manutenção fácil de usar dos bicos/tubos.

O JEH-300C é projetado para limpeza de fluxo de PCBA de pequena a média capacidade, completando a lavagem, enxaguamento e secagem em uma única câmara.As capacidades da câmara e do tanque podem ser dimensionadas de acordo com as exigências do cliente, reduzindo o consumo de produtos químicos. As vantagens incluem preços competitivos, desempenho superior, excelentes resultados de limpeza e uma elevada relação custo/desempenho,tornando-se um dos principais concorrentes domésticos de limpeza offlineConstruído com aço inoxidável resistente à corrosão.

II.Pontos destacados do produto

• PLC + touchscreen plataforma HMI fácil de usar
• Estrutura optimizada para a manutenção:Pontos de acesso reservados para ventiladores, filtros, etc.
• Sistema de limpeza abrangente:Elimina completamente resíduos orgânicos/inorgânicos da superfície
• Processo totalmente automatizado:Lavagem, enxaguamento, secagem completadas numa câmara compacta
• Visibilidade de todo o processo:Janela de visão com iluminação LED para monitorização em tempo real
• Grande capacidade de limpeza:1000 mm ((L)800 mm ((W)40mm ((H) design de camada única acomode produtos maiores e maior rendimento
• Projeto de bocal otimizado:Aumentar gradualmente a distribuição esquerda/direita aumenta a eficiência; a distribuição superior/inferior escalonada elimina pontos cegos
• Pressão do bico ajustável:Evitar riscos de colisão/espalhamento de produtos pequenos sob pulverização a alta pressão
• Sistema de aquecimento do reservatório de diluição padrão:Aumenta a eficiência e reduz o tempo de ciclo
• Interface de tela sensível ao toque:A tela sensível ao toque de cores permite a personalização dos parâmetros do processo
• Padrões elevados de limpeza:Contaminação iônica em conformidade com o IPC-610D Classe III (< 1,56 μg/cm2) e MIL-28809 Classe I
• Mistura química flexível:Adição manual ou mistura automática da proporção água/químico do DI (5%-25%)

III. Fluxo do processo de limpeza

O limpador PCBA offline integrado JEH-300C compreende três estágios de processo: estágio de limpeza química, estágio de enxaguamento com água pura e estágio de secagem a ar quente de alta velocidade.

Carregamento

• Equipamento de carga em camadas
• Estaca de alimentação de puxa-puxa
• Portas/janelas com chave (abertura/fechamento fáceis)

Processo de limpeza com solvente

• Reposição química:Água DI bombeada para o reservatório + adição de um agente químico de limpeza proporcional
• Drenagem:Solução de pós-limpeza descarregada
• Operação:Água/solvente DI misturados bombeados para o reservatório de limpeza a temperatura definida

Processo de enxaguamento com solvente

• Reabastecimento:Água bombeada do reservatório externo para a câmara
• Operação:Água bombeada para as condutas de limpeza a temperatura definida
• Drenagem:Solução descarregada através de uma bomba auxiliar

Processo de lavagem com água pura

• Reabastecimento:Água bombeada do reservatório externo para a câmara
• Operação:Água bombeada para as condutas de limpeza a temperatura definida
• Drenagem:Solução descarregada através de uma bomba auxiliar

Processo de secagem

• Operação:Ar seco filtrado soprado à força na câmara
• Configuração da faca de ar:Assegura a secagem uniforme
• Temperatura de secagem:Ambiente a 99°C

IV.Perguntas frequentes (FAQ)

Q1: Que tipos de PCBA é o JEH-300C adequado para limpeza?

A:
O JEH-300C foi concebido paraLimpeza de PCBA de pequeno a médio lote de alta fiabilidade, incluindo:

• Eliminação de resíduos de colina/fluxo após solda SMT/DIP

• Resíduos de pasta de solda, poeira e óleos provenientes de processos de montagem

• Aplicações de alta fiabilidade (automóveis, medicina, electrónica aeroespacial)

• Prototipos de I&D, placas de retrabalho e produção flexível de pequenos lotes

Q2: Quais são as vantagens da limpeza aquosa em comparação com a limpeza tradicional com solvente?

A:
Ofertas de limpeza aquosabenefícios ambientais, de segurança e de sustentabilidade superiores:

• ✅Ecologicamente correto: Agentes aquosos de baixo COV cumprem os regulamentos RoHS/REACH

• ✅Segurança: Não inflamável, reduz os riscos da oficina

• ✅Compatibilidade: suave na maioria dos componentes, ideal para conjuntos complexos

• ✅Eficiência de custos: Baixo custo dos consumíveis e tratamento mais simples das águas residuais

P3: O JEH-300C pode limpar PCBAs com componentes sensíveis?

A:
Sim, com protocolos otimizados.:

• Pressão de pulverização ajustável (0,5 ‰ 2 bar) e temperatura (RT ‰ 60 °C) minimizam o estresse

• Submeter amostras para validação da compatibilidadeantes da limpeza em larga escala

• Evite placas com condensadores eletrolíticos, conectores mecânicos ou rótulos de papel não selados

Q4: Como o sistema garante a secagem completa sem manchas de água?

A:
Tecnologia de secagem em três fases:

1. Enxaguamento intenso: A água deionizada elimina os contaminantes residuais

2. Secagem a ar quente de precisão: Fluxo de ar ajustável de 40 a 80 °C penetra os espaços dos componentes

3. Evaporação uniforme: O desenho do fluxo de ar da câmara elimina armadilhas de umidade
   A resistência da superfície após a secagem > 1010 Ω satisfaz as normas de limpeza IPC.

P5: Como é garantida a consistência do processo?

A:

• Automação total: Controles PLC/touchscreen com receitas pré-estabelecidas de limpeza/secagem

• Operação de um toque: Minimiza erros humanos

• Monitorização em tempo real: Parâmetros de temperatura, pressão e fluido monitorizados; alarmes automáticos de falha
