Sistema de inspeção automático 60Hz do PWB da máquina 3D AOI da inspeção de SMT

Sistema de inspeção automático 60Hz do PWB da máquina 3D AOI da inspeção de SMT

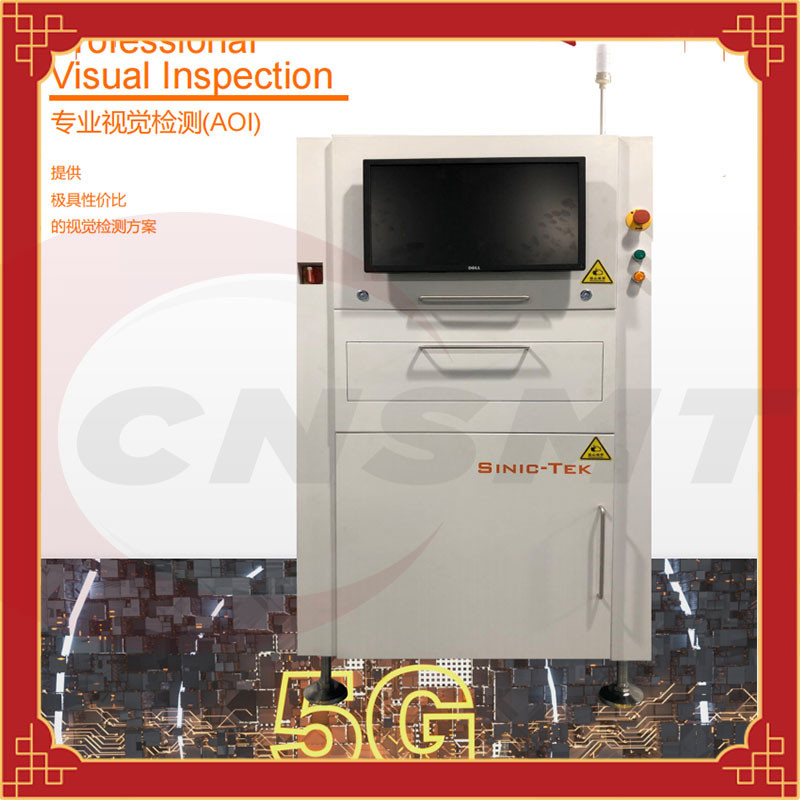

3D AOI, CNSMT-S510 máquina automática da inspeção do PWB da parte alta 3D

◆Tecnologia programável da medida da modulação do perfil da fase do PMP de PSLM

◆Tecnologia clara estruturada síncrono da projeção de quatro/maneira

◆Artigos da medida: peças faltantes, offset, rotação, polaridade tridimensional, peças reversas, OCV, verticalmente, lado acima, lápide, soldadura pobre, etc.

◆Solde artigos de inspeção comum: solde a ponta, a porcentagem do volume da solda, a mais lata, a menos lata, a construção de uma ponte sobre, o furo obstruindo, escalada da lata, contaminação da almofada, etc.

◆O elemento o menor da detecção: 01005 (inglês)

◆Precisão X-Y: 10um

◆Precisão alta da repetibilidade: <1um>

◆Área da detecção: 450x450mm

◆Lente de Telecentric com a câmera industrial da elevada precisão ultra-alta da taxa de quadros

◆Velocidade da detecção: 0,45 seconds/FOV

◆Reconhecimento do ponto de Mark: 0,5 segundos/cada um

◆Altura máxima da detecção: 10mm

◆A altura dos componentes na placa: 50mm

◆Altura de medição máxima de PWB curvado: ±5mm

◆Sistema operacional: Profissional de Windows 10 (bocado 64)

◆Cinco minutos que programam, operação da um-chave

◆Controle da tecnologia de processamento do SPC

Imagem 3D real
Não afetado pela cor, pela superfície, e pelo material do objeto
os componentes Especial-dados forma até 65m podem ser detectados
Nenhuma necessidade para testes adicionais
Pode detectar dobrar-se do PWB, corpo estranho, e poluição ao mesmo tempo
Artigos de inspeção 3DAOI: as peças faltantes, offset, lápides, posição do lado, mais lata, menos lata, altura, solda falsa, solda falsa, altura de flutuação, levantaram os pés, lata de escalada, pinos, e os objetos estrangeiros que podem ser medidos pelo óleo verde do PWB, material de voo, tecnologia de OCV detectam as peças e o reverso errados.

2. As áreas de aplicação principal de 3DAOI

3D AOI é amplamente utilizado na eletrônica automotivo, na MINI microplaqueta do diodo emissor de luz que testam, no semicondutor que empacotam, nos chip de memória e nas várias placas de circuito de montagem devido a sua precisão alta do teste (0.4um)
