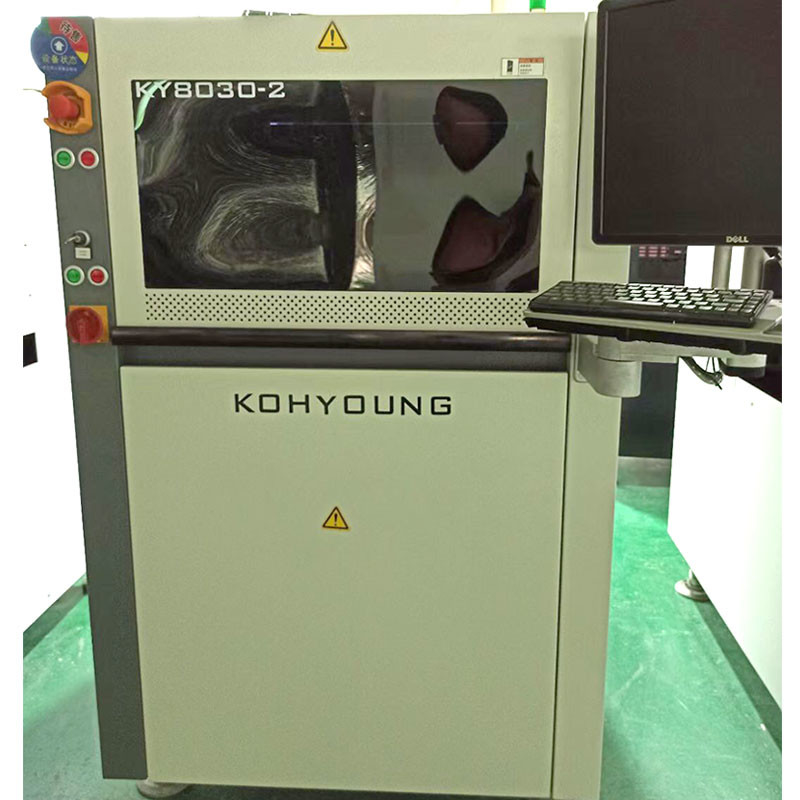

KY8030-2 parte alta Inline de SMT da máquina da inspeção da pasta da solda do PWB 3D
KY8030-2 SPI Inline, máquina da inspeção da pasta da solda do PWB da parte alta
3 vezes mais rapidamente
Código de barras que pode reconhecer enigmas múltiplos
Código de barras que pode reconhecer enigmas múltiplos
Otimização de processo através da conexão de 3D SPI + de 3D AOI
Com a capacidade para compensar automaticamente quando a placa do PWB for dobrada
Exatamente medida a área da pasta impressa da solda e para calcular o volume da pasta da solda
Gao Yong usa fontes luminosas duplas para resolver completamente o problema da sombra
Todo o programa pode ser editado dentro de 10 minutos
Tecnologia original de SPI usando a tecnologia 2D+3D
| Artigos de inspeção exigidos para 3D SPI | |||||
| Exija | Solução | ||||
| Resolva o problema da sombra | Tecnologia do artigo de Moore para eliminar sombras & o sistema bidirecional da luz da iluminação | ||||
| Compensação do tempo real da dobra da placa (esquema 2D+3D) | • Compensação de dobra da placa (almofada Referenceing+Z-Tracking) | ||||
| Fácil de operar | • GUI da renovação, imagem da cor 3D | ||||
| Detecção do corpo estrangeiro | • função de detecção do corpo 3D estrangeiro (opcional) | ||||
| Artigos do teste | Artigos do teste | • Volume, área, ajuste, offset, construindo uma ponte sobre, forma, coplanarity | |||
| Tipo mau | • Impressão faltante, mais lata, menos lata, mesmo lata, forma má, offset, coplanarity | ||||
| Desempenho da detecção | Definição da câmera | 15μm | 20μm | 25μm | |
| FOV/size | 30×30mm (polegada 1.18×1.18) | 40×40mm (polegada 1.57×1.57) | 50×50mm (polegada 1.97×1.97) | ||
| Velocidade completa da inspeção 3D | ² /s de 22.5-56.1cm (a velocidade da inspeção varia com condições do PWB e da inspeção). | ||||
| Passo mínimo da pasta da solda | 100μm (3,94 mil.) | 150μm (5,91 mil.) | 200μm (7,87 mil.) | ||
| câmera | • câmera de 4 megapixel | ||||
| iluminação | • Diodo emissor de luz de IR-RGB (opção) | ||||
| Definição da linha central de Z | 0.37μm | ||||
| Precisão alta (módulo da correção) | -1μm | ||||
| capacidade de 01005 detecções | <10% em 6 Ó | ||||
| Calibre R&R (tolerância de ±50%) | |||||
| Tamanho máximo da detecção | 10×10mm | ||||
| Altura máxima da detecção | • 400μm (opção 2mm) | 0.39×0.39inch | |||
| Passo mínimo da terra | • 100μm (altura da pasta da solda de 150μm) | 15.75mils (选项 78,74 mil.) | |||
| Correspondência às várias carcaças da cor | • Lata | 3,94 mil. (锡膏高度 5.91mils) | |||
| Correspondência da carcaça | Ajuste da largura de trilha | • automático | |||
| Método da fixação da trilha | • Trilho dianteiro fixado/trilho traseiro fixo (fixado na expedição) | ||||
| software | Formato apoiado da entrada | • Dados de Gerber (274X, 274D), ODB++ (opção) | |||
| Software de programação | • EPM-SPI | ||||
| Ferramentas de gestão estatísticas | Sinal de adição do SPC: | ||||
| Histograma, X-bar&R-carta, X-bar&S-carta, Cp&Cpk, %Gage R&R | |||||
| Exposição de SPC&Multiple do tempo real | |||||
| Alarme do SPC | |||||
| Sistema de vigilância remoto de KSMART | |||||
| Conveniência da operação | • Gerencia a biblioteca de acordo com o tamanho componente para ajustar condições da inspeção | ||||
| KYCal: Calibre automaticamente a câmera/iluminação/altura | |||||
| sistema operacional | • Bocado 64 final de Windows 7 | ||||
| Serviço adicional | •Leitor acessível do código de barras 1D&2D | •Alvo da calibração de Standrad | |||
| Soluções | |||||
Características do produto
inspeção da pasta da solda 3D (iluminação dupla)
Linha de produção de alta velocidade e eficiente otimização 3D SPI
Use a iluminação de duplo canal para resolver o problema da sombra
A fim assegurar o processo imprimindo rápido de casos, é equipado basicamente com o UI fácil e o SPC mais programas
M, L, os modelos do XL e os sistemas duplos da pista estão disponíveis.
