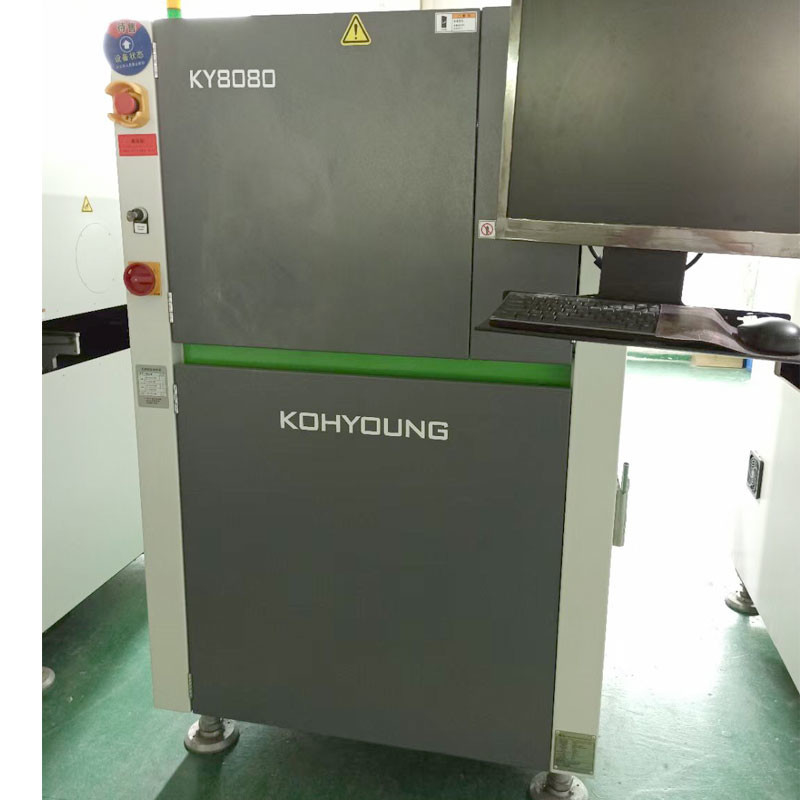

Equipamento em linha da inspeção da pasta da solda do PWB da máquina da inspeção de KY8080 SMT
KY8080 SPI em linha, máquina de alta qualidade da inspeção da pasta da solda do PWB
3 vezes mais rapidamente
Código de barras que pode reconhecer enigmas múltiplos
Código de barras que pode reconhecer enigmas múltiplos
Otimização de processo através da conexão de 3D SPI + de 3D AOI
Com a capacidade para compensar automaticamente quando a placa do PWB for dobrada
Exatamente medida a área da pasta impressa da solda e para calcular o volume da pasta da solda
Gao Yong usa fontes luminosas duplas para resolver completamente o problema da sombra
Todo o programa pode ser editado dentro de 10 minutos
Tecnologia original de SPI usando a tecnologia 2D+3D
| Artigos de inspeção exigidos para 3D SPI | |||||
| Exija | Solução | ||||
| Resolva o problema da sombra | Tecnologia do artigo de Moore para eliminar sombras & o sistema bidirecional da luz da iluminação | ||||
| Compensação do tempo real da dobra da placa (esquema 2D+3D) | • Compensação de dobra da placa (almofada Referenceing+Z-Tracking) | ||||
| Fácil de operar | • GUI da renovação, imagem da cor 3D | ||||
| Detecção do corpo estrangeiro | • função de detecção do corpo 3D estrangeiro (opcional) | ||||
| Artigos do teste | Artigos do teste | • Volume, área, ajuste, offset, construindo uma ponte sobre, forma, coplanarity | |||
| Tipo mau | • Impressão faltante, mais lata, menos lata, mesmo lata, forma má, offset, coplanarity | ||||
| Desempenho da detecção | Definição da câmera | 15μm | 20μm | 25μm | |
| FOV/size | 30×30mm (polegada 1.18×1.18) | 40×40mm (polegada 1.57×1.57) | 50×50mm (polegada 1.97×1.97) | ||
| Velocidade completa da inspeção 3D | ² /s de 22.5-56.1cm (a velocidade da inspeção varia com condições do PWB e da inspeção). | ||||
| Passo mínimo da pasta da solda | 100μm (3,94 mil.) | 150μm (5,91 mil.) | 200μm (7,87 mil.) | ||
| câmera | • câmera de 4 megapixel | ||||
| iluminação | • Diodo emissor de luz de IR-RGB (opção) | ||||
| Definição da linha central de Z | 0.37μm | ||||
| Precisão alta (módulo da correção) | -1μm | ||||
| capacidade de 01005 detecções | <10% em 6 Ó | ||||
| Calibre R&R (tolerância de ±50%) | |||||
| Tamanho máximo da detecção | 10×10mm | ||||
| Altura máxima da detecção | • 400μm (opção 2mm) | 0.39×0.39inch | |||
| Passo mínimo da terra | • 100μm (altura da pasta da solda de 150μm) | 15.75mils (选项 78,74 mil.) | |||
| Correspondência às várias carcaças da cor | • Lata | 3,94 mil. (锡膏高度 5.91mils) | |||
| Correspondência da carcaça | Ajuste da largura de trilha | • automático | |||
| Método da fixação da trilha | • Trilho dianteiro fixado/trilho traseiro fixo (fixado na expedição) | ||||
| software | Formato apoiado da entrada | • Dados de Gerber (274X, 274D), ODB++ (opção) | |||
| Software de programação | • EPM-SPI | ||||
| Ferramentas de gestão estatísticas | Sinal de adição do SPC: | ||||
| Histograma, X-bar&R-carta, X-bar&S-carta, Cp&Cpk, %Gage R&R | |||||
| Exposição de SPC&Multiple do tempo real | |||||
| Alarme do SPC | |||||
| Sistema de vigilância remoto de KSMART | |||||
| Conveniência da operação | • Gerencia a biblioteca de acordo com o tamanho componente para ajustar condições da inspeção | ||||
| KYCal: Calibre automaticamente a câmera/iluminação/altura | |||||
| sistema operacional | • Bocado 64 final de Windows 7 | ||||
| Serviço adicional | •Leitor acessível do código de barras 1D&2D | •Alvo da calibração de Standrad | |||
| Soluções | |||||
Características do produto
inspeção da pasta da solda 3D (iluminação dupla)
Linha de produção de alta velocidade e eficiente otimização 3D SPI
Use a iluminação de duplo canal para resolver o problema da sombra
A fim assegurar o processo imprimindo rápido de casos, é equipado basicamente com o UI fácil e o SPC mais programas
M, L, os modelos do XL e os sistemas duplos da pista estão disponíveis.
