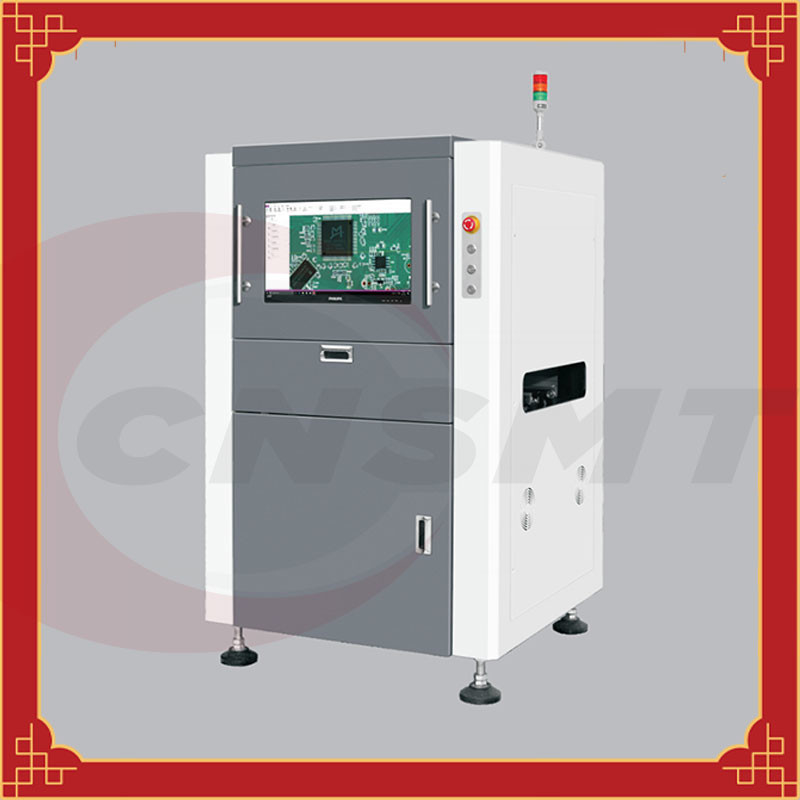

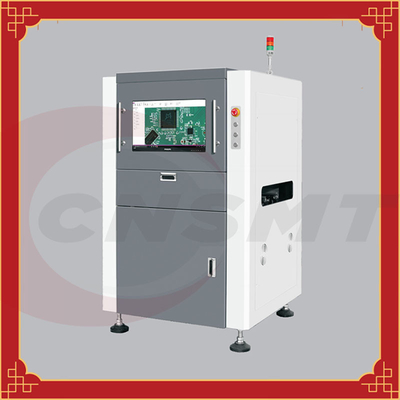

PWB automatizado Inline em linha AOI Machine de SMT dos sistemas de inspeção óticos 2D
Baixo custo 2D SMT AOI, em linha/inspeção ótica automatizada Inline
| Câmera ótica | 5 milhão câmeras industriais digitais espertas de alta velocidade (opcionais) |
| Definição (FOV) | 15μm/Pixel padrão (que corresponde ao FOV: 38mm*30mm) 10/15/20 de μm/Pixel (opcional) |
| Lente ótica | lente telecentric nivelada do pixel de 5M, profundidade de campo: 8mm-10mm |
| Sistema da fonte luminosa | Fonte luminosa do diodo emissor de luz do multi-ângulo coaxial brilhante do anel do RGB |
| sistema operacional | Windows 10 profissional |
| instalação do computador | i3 processador central, placa gráfica de 8G GPU, 16G memória, 120G movimentação de circuito integrado, disco rígido 1TB mecânico |
| Poder da máquina | C.A. 220V ±10%, frequência 50/60Hz, poder avaliado 1.2KW |
| Fluxo do PWB | Pode ser ajustado ao right→left do left→right através do botão |
| Método da tala do PWB | Dispositivo elétrico bilateral que automaticamente abre ou retrai |
| Método da fixação da linha central de Z | 1 trilha é fixada, 2 trilhas pode ser ajustada automaticamente |
| Método do ajuste da trilha da linha central de Z | Ajuste automaticamente a largura |
| Altura da trilha | 900±25mm |
| Pressão de ar | 0.4~0.8Map |
| Dimensões mecânicas | 900mm×950mm×1600mm (altura de L×W×H) sem luz de advertência |
| Peso da máquina | 500kg |
| Configuração opcional | Software de programação autônomo, arma externo do código de barras, relação de sistema aberta, anfitrião da rastreabilidade de MES da estação da manutenção |
| tamanho | 50×50 mm~500×325 milímetro (o tamanho maior pode ser personalizado de acordo com exigências de cliente) |
| espessura | 0.3mm~6mm |
| Peso da placa | ≤3KG |
| altura clara | A altura clara superior ≤30mm, abaixa a altura clara ≤20mm (as exigências especiais podem ser personalizadas) |
| Elemento de teste mínimo | 0201 componentes, CI com um passo de 0,3 milímetros e acima (opcionalmente até 01005 componentes) |
| Impressão da pasta da solda | Existência, deflexão, menos lata, mais lata, circuito aberto, poluição, mesmo lata, etc. |
| Defeito da parte | Peças faltantes, offset, enviesamento, lápides, lado que estão, peças viradas, polaridade reversa, peças erradas, peças danificadas, múltiplas, etc. |
| Defeito comum da solda | Menos lata, mais lata, lata contínua, solda virtual, partes múltiplas, etc. |
| Inspeção de solda da onda | Pino da inserção, Wuxi, menos lata, mais lata, solda virtual, grânulo da lata, furo da lata, circuito aberto, partes múltiplas, etc. |
| Inspeção plástica vermelha da placa | Peças faltantes, offset, enviesamento, lápides, lado que estão, peças viradas, polaridade reversa, peças erradas, danificadas, excesso da colagem, peças múltiplas, etc. |
Por que escolha CNSMT para suas necessidades de SMT?
Estas são as razões pelas quais muitas confianças CNSMT das fábricas de SMT em todo o mundo. Nós não somos imediatamente depois das vendas; nós somos após um relacionamento comercial a longo prazo.
Informações da empresa
CNSMT é o fabricante e o supplieir para máquinas de SMT e a solução principais com uma experiência de mais de 10 anos em China. E nós podemos igualmente fazer OEM&ODM para comerciantes de SMT, nós temos vasto das fontes no campo de SMT, mesmo você precisamos usado ou equipamentos novos de SMT ou outras peças, nós podemos ajudá-lo a obter a melhor qualidade e as máquinas custadas competitivas.
O que nós podemos fazer para você:
※ Nós mandamos nossa própria fábrica fazer equipamentos e dispositivos de SMT
※ Nós temos uma equipe profissional do coordenador do technich para máquinas do produto
※ Nós podemos personalizar a variedade de máquinas de SMT para você que concorda suas exigências
※ Que nós compramos e para vender equipamentos usados e novos de SMT pelo mundo inteiro
※ Nós fornecemos-lhe máquinas e exportação da linha completa de SMT a no mundo inteiro
※ Que transforma-se o sócio chinês o mais seguro para você.
Nosso serviço
1, solução da linha completa de SMT
2, fabricante de equipamentos periféricos de SMT
3, alimentador de SMT, smt proveem de bocal, calibração do alimentador do smt, trole do PWB, trole do alimentador, strorage do PWB, fabricante do rodo de borracha de SMT
4, compram e vendem YAMAHA usado e novo JUKI FUJI PANASONIC SAMSUNG e impressoras do forno do reflow
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
