Cadeia de fabricação impressora de YAMAHA YSM20R SMD do estêncil do smt de GD450+

Cadeia de fabricação impressora de YAMAHA YSM20R SMD do estêncil de GD450+ Smt

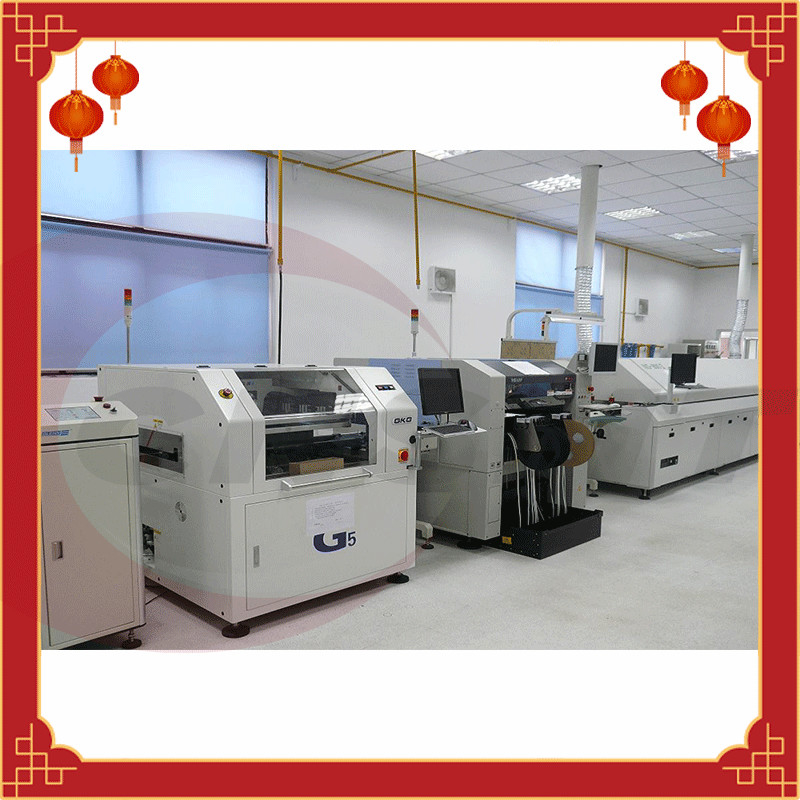

Cadeia de fabricação de YAMAHA YSM20R SMT

A máquina básico da colocação da série de YSM que combina a alta velocidade e a versatilidade, e consegue o mundo o mais de nível elevado da capacidade da colocação entre o mesmo models* nivelado
Uma máquina básica da colocação que caracteriza três “1" s para conseguir o final
Apoio flexível para vários locais da produção
Várias funções para assegurar a produção estável
※: Comparado com a capacidade da colocação (CPH) da mesma máquina nivelada da colocação com único feixe/única cabeça da colocação sob as melhores circunstâncias. (Os resultados da avaliação da empresa em janeiro de 2017)

Parâmetros pequenos da máquina YSM10 da colocação do bloco de Yamaha:

1. Tamanho da carcaça do alvo: L510 x W460 mm~L50 x W50 milímetro. Use acessórios opcionais, possa corresponder à carcaça de L610mm

2. Montando a capacidade: HM que monta especificações da cabeça da montagem das especificações HM5 da cabeça (10 bocais) (5 bocais). 46,000CPH (sob as boas condições da empresa) 31,000CPH (sob as boas condições da empresa)

3. Componentes montáveis: 03015~W55 x L100mm (*pass W45mm para a identificação da segmentação), altura abaixo de 15mm. O ※ se o height* componente excede 6.5mm, ou o size* componente excede 12mm x 12mm, uma câmera da multi-visão é exigido (configuração opcional)

4. A precisão da colocação de nossa empresa é boa (ao usar componentes padrão para a avaliação): ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)

5. O número de alimentadores que podem ser instalados: cremalheira fixa do alimentador: 96 mais (convertido pela fita de 8mm) bandejas: 15 tipos

6. Especificação do poder: C.A. trifásica 200/208/220/240/380/400/416V±10%50/60Hz

7. Fonte do suprimento de ar: acima de 0.45MPa, limpo e seco

8. Dimensões: L1,254 x W1,440 x H1,445mm

9. Peso corporal principal: sobre 1,270kg

Características da máquina YSM10 da colocação de YAMAHA:

1. É o modelo básico do mounter de superfície com o desempenho 46,000CPH para conseguir o mundo ** no mesmo nível de 1 feixe e de 1 cabeça da colocação;

2. Comparado com os modelos precedentes, a velocidade aumentou por mais de 25%, conseguindo capacidade da colocação do mundo a melhor no mesmo nível. É equipada com uma cabeça da colocação do HM. Usa uma câmera de varredura nova que melhore a capacidade para responder aos componentes;

3. Apoio flexível para o local da produção;

4. Realize a função da produção estável;

5. produção da alto-flexibilidade do Multi-módulo.

Impressoras de alta velocidade do estêncil de SMT:

GD450+

intruduction do detalhe:
1. precisão da impressora da pasta da solda
GTS dedicou o modelo numérico do cálculo, repetição que posiciona o σ @6, ≥ 2,0 dos mícrons da precisão ±12.5 (±0.0005”) do Cp
2. plataforma especial do ajuste para a impressora da pasta da solda de HTGD
O mecanismo de movimentação especial do módulo da alto-rigidez UVW de GTS e o mecanismo de levantamento invertido da Z-linha central do triângulo eficazmente para melhorar a estabilidade do ajuste da plataforma, realizam a transmissão ultra-fina sob o ajuste do micro-movimento, e fazem a máquina cumprir as exigências da impressão de uma precisão mais alta. A estrutura é simples e segura, e o ajuste é conveniente. Pode rapidamente realizar o ajuste automático da altura de levantamento das agulhas do PIN das placas do PWB de espessuras diferentes.
3. movimentações de motor de piso deajuste de flutuação programáveis a cabeça imprimindo da impressora da pasta da solda
O independente direto-conectou o controlo do motor do piso, incorporado ** o sistema de controlo da pressão, pode exatamente determinar o valor original da pressão do rodo de borracha, sem tomar em consideração o tipo, o comprimento, o peso ou a espessura da lâmina do rodo de borracha. Programável para conseguir o processo imprimindo flexível; É projetado para as exigências diferentes da pressão dianteiro e traseiro do rodo de borracha e a estabilidade do levantamento para impedir o escapamento da pasta da solda e da lâmina tem um determinado projeto de aperto flexível. A pressão do rodo de borracha, da velocidade de levantamento, da velocidade imprimindo, e a escala imprimindo é todo o software ajustável, e dela é para o cliente fornece uma variedade de métodos demolding para adaptar-se às placas diferentes do PWB com as exigências diferentes da lata, fornecendo clientes uma boa plataforma do controle imprimindo.
4. sistema de posicionamento do PWB de máquina de impressão de HTGD
Movimentação de correia lisa, para melhorar eficazmente a capacidade e a velocidade do trilho de guia; movimentação do motor deslizante, programáveis para realizar velocidades e ações diferentes do transporte; trilho de guia do novo conceito, transmissão sem emenda para assegurar a confiança do transporte do PWB; espessura adaptável da placa do PWB, mais processo de manufatura conveniente; o software pode ajustar a pressão e a pressão lateral elástica, e pode ser equipado com um vácuo total da cavidade da sução na parte inferior e um vácuo parcial do multi-ponto na parte inferior.
5. sistema de limpeza
Estrutura de limpeza automática; fã de alta potência e de vácuo de Venturi gerador a limpar; três métodos de limpeza de seco, de molhado, e o vácuo, e podem livremente ser combinados. Os usuários podem ajustar o ciclo de limpeza, a hora e os parâmetros da velocidade de acordo com necessidades reais; o comprimento o papel de limpeza é universal, fácil desmontar e salvar recursos; placa de limpeza de borracha macia e desgaste-resistente, limpa completamente e fácil desmontar.
6. quadro de aço altamente adaptável da malha que aperta o sistema
Realize a impressão de quadros de tela dos vários tamanhos (370mm x 470mm~737 milímetro x 737 milímetros), e possa realizar a mudança rápida dos modelos no processo de produção; posicionamento automático no sentido de Y.
7. sistema de controlo elétrico
O uso de circuitos integrados modulares auto-em desenvolvimento é seguro e fácil de manter; o sistema de controlo industrial o mais avançado da indústria pode ser usado para alterar os parâmetros da máquina durante o movimento.
8. imagem e sistema ótico de impressora da pasta da solda
O sistema ótico novo do trajeto--a luz uniforme do anel e a luz coaxial do alto-brilho, acoplada com a função infinitamente de ajustar o brilho, fazem todos os tipos de Mark que os pontos podem bem ser identificados (incluindo pontos desiguais de Mark), apropriado para estanhar, Cobre-chapeado, folheado a ouro, estanhado, FPC e outros tipos de PCBs com as cores diferentes. A fonte luminosa de quatro vias é ajustável, a lente telecentric, a malha de aço e a placa do PWB é iluminada ao mesmo tempo.
9. chinês gráfico simples e fácil de usar/relação inglesa da operação para a impressora da pasta da solda
Use o sistema operacional de Windows XP e a relação homem-máquina gráfica independentemente desenvolvida: especialmente para o efeito da navegação de arquivos de programa, que é conveniente para que todos os operadores se familiarizem rapidamente com a operação; os chineses do menu-estilo/interruptor inglês, o log da operação, o registro da falha/autodiagnóstico da falha/o alerta análise de falhas/alarme claro e outras funções fazem a operação simples e conveniente.
10. 2D inspeção da qualidade de impressão da pasta da solda e análise do SPC
A 2D função pode rapidamente detectar problemas imprimindo pobres tais como o offset, a pouca lata, impressão faltante, e mesmo lata, e os pontos da detecção podem ser aumentados arbitrariamente; O software do SPC pode analisar o índice da máquina CPK através da amostra recolhida pela máquina para assegurar a qualidade imprimindo
