Hanwha Samsung SM482 MAIS a linha de produção anti estática de SMT Smd

Hanwha Samsung SM482 MAIS a linha de produção anti estática de SMT Smd

Cadeia de Samsung/fabricação de Hanwha SM482/PLUS SMT

A cadeia de Samsung/fabricação de Hanwha SM482/PLUS SMT é uma linha de produção de alta velocidade do smt, nós fornecemos suas picareta de SMT Samsung sm482 e cadeia de fabricação novas e usadas da máquina do lugar.

As máquinas novas e usadas funcionam bem, e a impressora da pasta da solda é impressora automática, impressoras automáticas completas do estêncil do tipo de China, nós igualmente temos a impressora do tipo do foreigh do DEK MPM para você, o forno do reflow é nosso próprio brandnew, igualmente tem o heller e outros tipos para você escolhem.

Linha de produção análise de SMT da solução do planeamento da oficina

As exigências da oficina são consideradas cumprir as seguintes exigências:
a, exigências antiestáticas na terra, (o assoalho da cola Epoxy é ainda PVC, verifica a informação você mesmo, o PVC é mais bonito e durável);
B. Considere as exigências à terra do carga-rolamento de acordo com as exigências de equipamento (solde primeiramente o equipamento de impressão da pasta, pergunte a fabricantes de equipamento e a planejadores da planta);
c. satisfez com as exigências da temperatura e o controle de umidade na oficina de SMT, o teto pode ser tratado em conformidade para reduzir o custo do ar refrigerando. (geralmente 3,0 m, pagam a atenção a se o armazém está na procura);
D. A procura do poder/gás do equipamento (ar/nitrogênio), desperdiça o tratamento do gás, etc. E matérias primas do encanamento/sentido. Espaço da reserva, exigências da ventilação do equipamento etc.;
E. Para cumprir as exigências de iluminação, se usar lâmpadas de poupança de energia, tais como T5 em vez de T8. Pelo menos 300LUX;
f. as exigências da luta contra o incêndio, lá devem ser compartimentos, consideram a luta contra o incêndio.

2. Linha de produção de planeamento equipamento de SMT

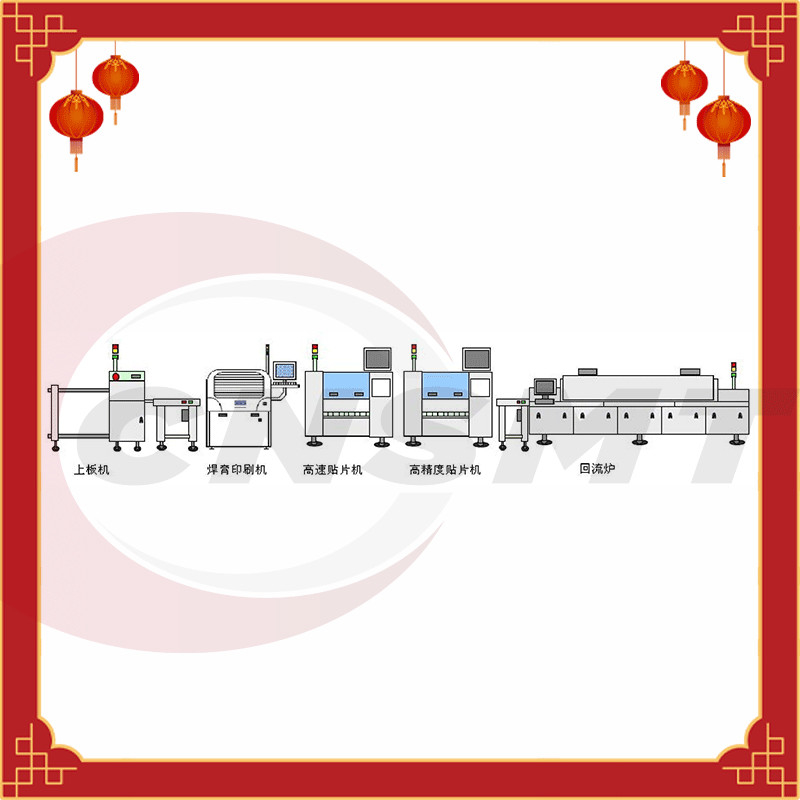

O plano é instalar recentemente duas linhas de produção idênticas de SMT, suplementando: impressora da pasta da solda/máquina da colocação/forno do reflow.
A largura máxima do equipamento na linha de produção é 2,0 medidores, e o comprimento total de todo o equipamento é 17 medidores. Considere o planeamento subsequente e adicione uma linha de produção (a linha equipamento do corpo é similar).
A. o equipamento de SMT deve evitar as verticalidades e manter um determinado intervalo delas. O intervalo é para que o equipamento passe através pelo menos de um carro do alimentador depois que é carregado com os materiais;
B. O quadro exterior do equipamento de SMT deve ser distinguido pelo cruzamento de zebra. A distância entre o cruzamento de zebra e o equipamento é que o equipamento estenderá mais de 50 cm depois que o equipamento é carregado com os materiais;
C. A melhor distância entre as duas linhas de produção está 1,2 medidores ou mais entre os quadros exteriores;
D. Uma área da inspeção e de reparo é planejada geralmente na extremidade da linha, e os inspetores da qualidade podem conduzir inspeçãos aleatórias na extremidade da linha.
Baseado nas considerações acima, o comprimento de cada linha de produção deve ser pelo menos 17 medidores (apesar da condição da linha corredor principal e da linha área kanban do fim), e a largura deve ser mais de 3 medidores (a máquina da colocação tem materiais frente e verso).

Samsung /HANWHA SM482 mais especificações da máquina da picareta e do lugar da PICARETA:

Sinal de adição de Hanwha Mounter SM482

Tamanho do PWB: 460 (L) X.400 (W)
O elemento o menor: 01005 ~ 55mm (H 15mm)
Estação de Feida: 120ea/112ea
Montando a velocidade: 30.000 CPH
Vista geral do produto: Sinal de adição da máquina SM482 da colocação de Hanwha, tamanho do PWB: 460 (L) X.400 (W), o componente o menor: 01005 ~ 55mm (H 15mm), estação do alimentador: 120ea/112ea, velocidade da colocação: 30.000 CPH, peso: 1600KG.

Impressoras de alta velocidade do estêncil de SMT:

MODELO CNSMT-A5

Projeto humanizado

●Escala larga da aplicação e versatilidade forte

●Tipo de pulverizador original sistema de limpeza automático

●Estrutura de limpeza e de salvamento de poupança de energia do papel

●Sistema original do processamento de imagens

●Modo de produção imprimindo inteligente

●Escala de impressão: 400*340mm/510*340mm

●Adote a plataforma universal internacional do enlace da três-linha central de UVW

●Tamanho da máquina: 1220X1355X1500mm

●Opções da máquina: furo functionautomatic estanhando dinâmico do estêncil que obstrui a temperatura do functionauto MSE/SPI do feedback da pressão do functionsqueegee da colagem functionautomatic da detecção e a função functionautomatic em linha distribuidoras da umidade

Forno de alta qualidade TSM800 do Reflow do tipo CNSMT de China
