Máquina autônoma 500W 3MP Camera da inspeção visual do PWB 7500 de SPI 6500
MÁQUINA AUTÔNOMA DA INSPEÇÃO DA PASTA DA SOLDA SPI-6500/7500
CNSMT é um fornecedor confiado da máquina autônoma da inspeção da pasta da solda em Shenzhen China.
A inspeção da pasta da solda é um processo vital em cada conjunto de SMT para assegurar de alta qualidade do trabalho e do melhor resultado.
Aplicar a pasta da solda na placa do PWB é um processo que não tenha nenhuma sala para erros. E uma maneira de assegurar e assim por diante que é para que o PCBs corra através de uma máquina da inspeção, onde o PCBs esteja verificado completamente para ver se há alguma diferença, pasta adicional da solda. Este processo da inspeção fará o processo de conjunto inteiro um 100% certo de ter placas sem erros.
A não ser assegurar a qualidade, uma máquina autônoma da inspeção da pasta da solda pode igualmente melhorar a gestão de tempo dentro da cadeia de fabricação, porque pode trabalhar exatamente e rapidamente, que a inspeção manual não pode conseguir.

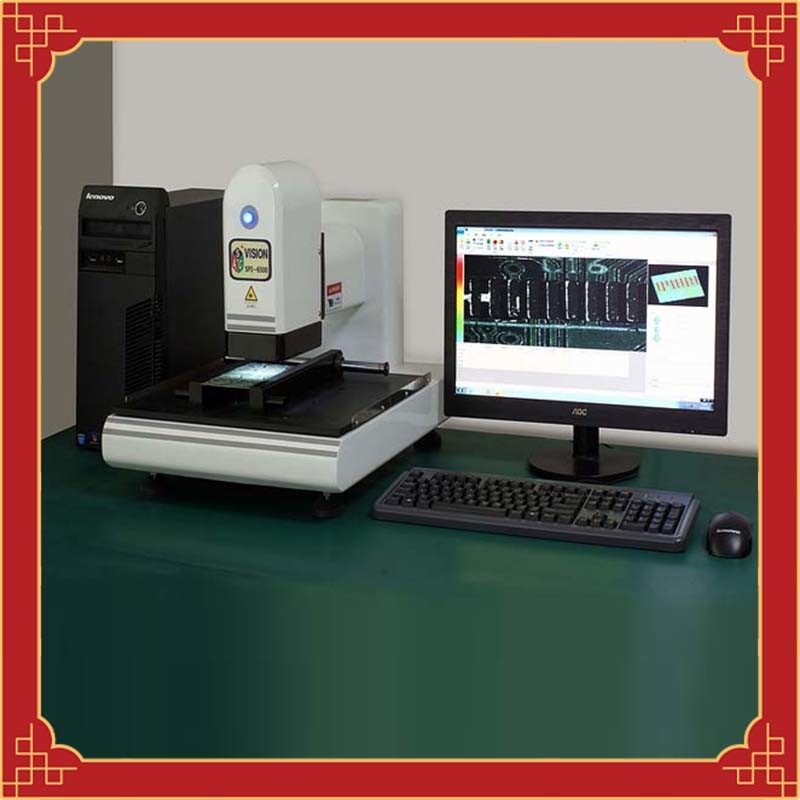

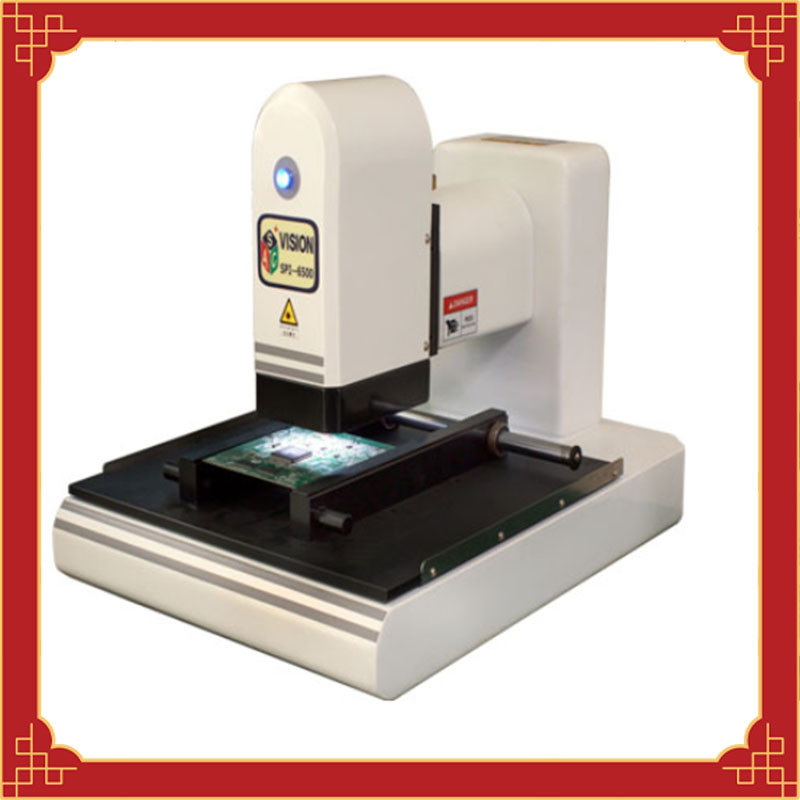

Especificação de SPI 6500:
Equipamento/sistema de inspeção óticos automáticos da inspeção
Nome do produto: Sistema de inspeção da pasta da solda
Modelo do produto: 3D SPI 6500
Tipo: Modo 3D semiautomático
Características do produto
1. Relação de programação amigável. ^ do ^
2. Métodos múltiplos da medida
3, intervalo de varredura podem ser ajustados
4, função da simulação da imagem 3D
visor dinâmico de 5.Independent 3D
6. Função poderosa do SPC
7, Um-clique a retornar ao centro da tela
8, podem medir a tela de seda e a espessura de cobre
Características do produto
1.Using o original importou a câmera de cor a alta definição alemão para assegurar a elevada precisão e a estabilidade do teste.
2. O laser secundário da militar-categoria é adotado, que é afetado menos pela fonte luminosa de ambiente externo e é mais estável e tem uma vida mais longa.
3. Adote o projeto de hardware flexível, fonte luminosa, laser e a câmera, pode testar placas diferentes do PWB da cor.
4. As condições da análise do software são baseadas no banco de dados e realizam a função do aviso prévio de acordo com as condições da análise, que é intuitiva e fácil de compreender.
5. A função poderosa da análise do relatório, gera automaticamente a R-carta, X-barra, e calcula automaticamente CPK.
6. Exportação detalhada e relatórios completos do SPC, evitando completamente várias desvantagens de relatórios escritos à mão.
7. O software adota um simples e o conceito prático, centrando-se sobre o projeto da elevada precisão do teste, e a repetibilidade do bloco da correção alcançam mais ou menos 0.001mm. Zh
Parâmetros do produto
| 1. Tipo: Americano ASC |
| 2.Model: SPI-6500 |
| 3. Língua do software: Chinês simplificado, inglês |
| 4. Aplicação: pasta da solda, plástico vermelho, BGA, FPC, CSP, etc. |
| 5. Artigos da medida: espessura, área, volume, distância plana |
| 6. Correção da deformação do PWB: O ângulo de inclinação do PWB é calculado automaticamente e corrigido automaticamente |
| método 7.Focus: foco manual |
| 8. Fonte luminosa: módulo branco do diodo emissor de luz |
| 9. Fonte luminosa de medição: módulo vermelho do laser da baixa potência 650nm |
| 10. Princípio de medição: Método da função do ângulo do laser 3 |
| escala de movimento 11.Y-axis automática: 60 milímetros |
| 12. Definição da precisão: 0,1 mícrons |
| 13. Campo de visão (FOV): 15 * 12 (W * H) milímetros |
| 14. Etapa de varredura: 5 mícrons mínimos (5 mícrons/10 mícrons/15 mícrons/20 mícrons) |
| Tamanho 15.PCB: 400 * 400 milímetros (o tamanho especial pode ser personalizado) |
| 16. Precisão repetida da medida: menos de 1 mícron |
| 17. Precisão de repetição do volume: menos de 1% |
| 18. Precisão de repetição da área: menos de 1% |
| 19. Espessura permissível do PWB: 1 ~ 10 milímetros |
| 20. Altura de medição máxima: 4 milímetros |
| 21. Definição de imagem: 3 milhões |
| 22. Velocidade da medida: até 250 quadros/em segundo |
| modo de exposição 23.3D: a exposição da disposição do ponto, linha exposição da disposição, rendendo a exposição, pode ser girada em todo o ângulo |
| 24. Método da medida: medida automática da tela cheia, medida automática da seleção do quadro, medida manual da seleção do quadro |
| 25. Análise do SPC: valor médio, valor máximo, valor mínimo, X-barra & R da análise do gráfico, a análise do histograma & a saída do Ca/Cp/Cpk, etc. do Sigma os juizes automaticamente |
| 26. Controle de processos: linha de produção, tempo, informação da impressão, informação da pasta da solda, dados do estêncil, |
| 27. Sistema operacional: Windows 7 ou acima |
| 28. Sistema informático: duplo-núcleo 2G ou mais, 2G memória, entalhe do PCI, 3 porta usb, exposição do LCD de 20 polegadas |
| 29. Poder do equipamento: 220V/50/60HZ |
| 30. Consumo de potência do equipamento: 300W |
| 31. Peso do equipamento: 45 quilogramas |
| 32. Dimensões: L * W * H (400 milímetros * 550 milímetros * 360 milímetros) |

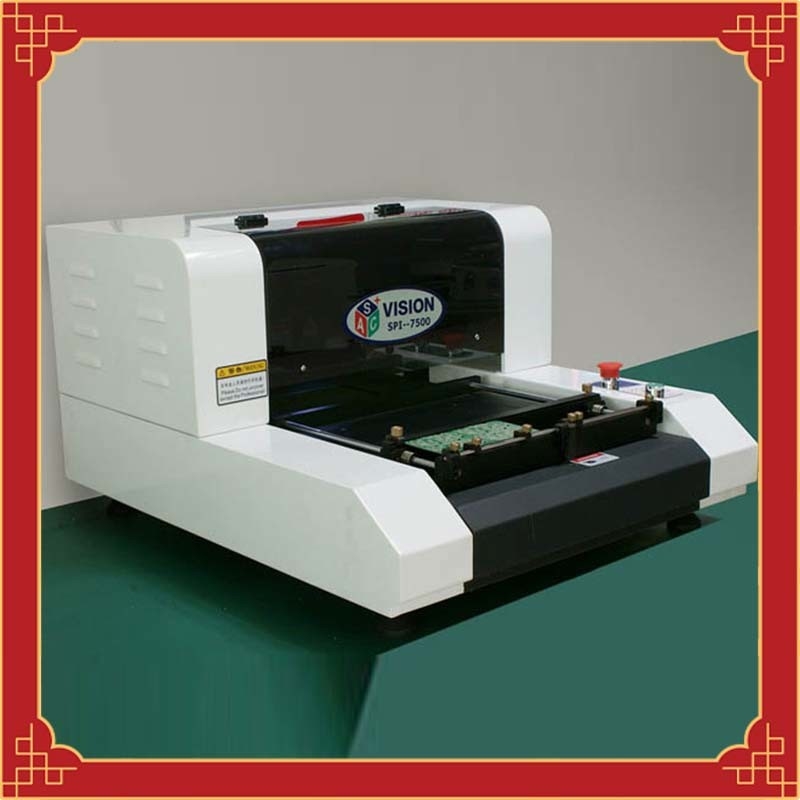

Especificação de SPI 7500:
Introdução de produto do calibre de espessura da pasta da solda do ASC SPI-7500
Nome do produto: Calibre de espessura da pasta da solda
Modelo do produto: ASC SPI-7500
Tipo: Modo 3D totalmente automático
Características do produto
1, programação rápida, relação de programação amigável
2. Medida em maneiras múltiplas
3. Medida verdadeira do um-botão
4. Botões do movimento do octógono, foco do um-clique
intervalo da exploração 5.Adjustable
6, soldam a função da simulação da pasta 3D
7. Função poderosa do SPC
8, correção automática do desvio de MARK
9, um-clique de volta ao centro da tela
Características do produto
Reconhecimento automático do alvo
Este verificador totalmente automático da espessura da pasta da solda 3D pode obter os dados 3D de cada ponto através do movimento da plataforma/do autofocus imagem da Z-linha central e da pasta XY automáticos da solda da exploração do laser. Faça o processo de impressão da pasta da solda controlou bem.
[Características]
1. Medida programável de diversas áreas e focalização automática em pontos de teste diferentes para superar os erros causados pela deformação da placa;
2. Encontre automaticamente a posição da inspeção e corrija o offset através de PWB MARK;
3. Método da medida: medida manual móvel totalmente automático, automática, medida manual móvel manual;
4. simulação 3D da pasta da solda para reproduzir a forma verdadeira da pasta da solda;
5. Adota o movimento automático de 3 linhas centrais e a focalização, e automaticamente compensa e corrige o warpage da carcaça para obter a altura exata da pasta da solda.
6. Câmera de alta velocidade e de alta resolução com precisão alta e análise estatística dos dados poderosos do SPC;
Função automática da discriminação 7.SIGMA, de modo que seu operador tenha a capacidade para distinguir a qualidade do processo de impressão da pasta da solda no tempo real;
8. Gerencia automaticamente carta de barra do PC, do CPK, do X-BAR, do R-CHART, do SIGMA, carta da tendência, carta de controle, etc.
9, 2D medidas auxiliares, distância entre dois pontos, tamanho da área, etc.;
10. A lista de dados do resultado da medida salvar automaticamente e um relatório do SPC é gerado.
Parâmetros do produto
| 1. Espaço de aplicação: pasta da solda. Plástico vermelho. BGA.FPC.CSP |
| Artigos da medida: espessura, área, volume, 3D forma, distância plana |
| 3, princípio de medição: medida do método da função do ângulo do laser 3 |
| 4. Língua do software: Chinês/inglês |
| 5. Fonte luminosa: diodo emissor de luz branco do destaque |
| 6. Fonte luminosa de medição: módulo vermelho do laser |
| 7, escala móvel de X/Y: padrão 350mm * 340mm (o tamanho movente maior pode ser personalizado) |
| 8. Método da medida: Medida automática da tela cheia. Medida automática da seleção do quadro. Medida manual da seleção do quadro |
| 9. Campo de visão: 12mm * 15mm |
| 10. Pixéis da câmera: 3 milhões/campo de visão |
| 11, o mais de alta resolução: 0.1um |
| 12. Passo de exploração: 5 um/10 um/15 um/20 um |
| 13, precisão repetida da medida: a altura é menos do que 1um, área <1> |
| 14. Ampliação: 50X |
| 15. Altura mensurável máxima: 5 milímetros |
| 16. Velocidade máxima da medida: 250Profiles/s |
| 17, modo 3D: rendição. Superfície. Linha. Mapas diferentes da simulação 3D do ponto 3, evolutivos. Rotação |
| 18. Software do SPC: a linha de produção dados, imprimindo dados, dados da pasta da solda, dados do estêncil, resultados da medida é analisada independentemente, X-barra & R da análise da carta, a análise do histograma & a saída do Ca/Cp/Cpk, juiz do Sigma automaticamente |
| 19. Sistema operacional: Windows7 |
| 20. Sistema informático: duplo-núcleo P4, 2G memória, 20 polegadas LCD |
| 21. Fonte de alimentação: 220V 50/60Hz |
| 22. Consumo de potência máximo: 500W |
| 23. Peso: sobre 85KG |
| 24. Dimensões totais: L * W * H (700mm * 800mm * 400mm) |
SPI6500 e SPI 7500 ambos são a máquina autônoma da inspeção da pasta da solda, SPI6500 são semi-auto SPI autônomo, SPI 7500 são completamente auto SPI autônomo matic, eles são ambos tipo desktop,
Este SPI autônomo é bom para o QTY pequeno da inspeção do PWB, se você quer inspecionar algum do seu detecta o PWB, mas você não tem nenhum dispositivo à inspeção, SPI 6500 e SPI7500 será sua melhor escolha.
Como eles o preço é competitivo com SPI inline, assim que você precisa somente de gastar a metade da carga do que em linha SPI, você obterá um machiine perfeito da inspeção da pasta da solda.
| máquina de revestimento do mergulho do PWB | solda do spi |
| revestimento da cola Epoxy do PWB | inspeção da pasta da solda do spi |
| PWB que segura bandejas | estêncil para o conjunto do PWB |
| inspeção do PWB | conjunto do PWB do estêncil |
| transporte da inspeção do PWB | estação do rework do bga de t862++ |
| equipamento da inspeção do PWB | o compartimento do PWB |
| máquina da inspeção do PWB | tr7007 |
| lente de aumento da inspeção do PWB | tr7500 |
| sistema de inspeção do PWB | tr7700 |
| pulverizador da isolação do PWB | transporte universal do smt |
| revestimento da laca do PWB | transporte usado do smt |
| pulverizador da laca do PWB | smt da ferramenta do recolhimento do vácuo |
| cortador da ligação do PWB | vcta a410 |
| máquina de corte da ligação do PWB | inspeção visual do conjunto do PWB |
| carregador do PWB | revestimento do PWB da máquina de lavar |
A falha humana é frequentemente a razão para atrasos e a despesa adicional. Para evitar isto, permita que seu conjunto de SMT tenha uma máquina automatizada da inspeção que igualmente ajude sua mão de obra em 100% ou mais.
Ultimamente, uma máquina autônoma apropriada da inspeção da pasta da solda pode detectar problemas mínimos como a construção de uma ponte sobre e os defeitos da pasta adiantadamente a fim impedir os problemas futuros principais que baterão certamente sua produção negativamente se não endereçaram.
Consequentemente, uma linha esperta de SMT deve ter uma máquina autônoma poderosa da inspeção da pasta da solda que seja uma mão extra que assegure a qualidade, uma produção mais rápida e melhores yeilds.
Aqui em CNSMT, nós temos um número de máquinas autônomas da inspeção da pasta da solda que você pode escolher de. Nós temos novo ou os tipos e nós brandnew igualmente temos usados em boas condições mesmas.
Para conhecer mais sobre a máquina autônoma da inspeção da pasta da solda, seja abaixo alguma informação que você pôde querer olhar em, a fim ajudá-lo em sua decisão de compra.
Perguntas frequentemente feitas:
Pergunta: Mim querem colocar uma ordem para uma máquina autônoma da inspeção da pasta da solda, é esse aprovado?
Resposta: Sim, nenhum problema com isso. Nós não temos uma quantidade de ordem mínima. Mas só no caso você quer salvar em custos de envio, você pôde querer verificar nossos outros produtos que ordem dos clientes junto com a máquina da inspeção da pasta da solda de modo que você possa maximizar o custo de seu transporte.
Pergunta: Como eu coloco uma ordem para uma máquina autônoma da inspeção da pasta da solda?
Resposta: Se você é certo sobre a máquina que você quer pedir já, envie-nos amavelmente os seguintes detalhes de modo que nós possamos lhe enviar uma confirmação da ordem:
Uma vez que nós recebemos seus ordens e detalhes, nós enviar-lhe-emos uma carta da confirmação junto com os detalhes de seus ordens, termos e condições, garantia, custos de envio e custo total de suas ordens. Nós igualmente incluiremos instruções em como pagar por sua ordem.
Uma vez que nós recebemos seu pagamento, nós faremos a inspeção final em sua máquina autônoma da inspeção da pasta da solda e arranjaremos o transporte. Nós fornecê-lo-emos um número de referência para sua expedição, de modo que você puder igualmente monitorar sua ordem quando no trânsito.
Pergunta: Quantos dias devo eu esperar para obter minha ordem?
Resposta: O número real de dias para seu transporte dependeria de seu lugar real. Assim que sua ordem fosse pegarada por nosso sócio de envio, normalmente tomaria 10 dias de trabalho para que alcance-o. Dê-nos por favor o endereço de envio exato de modo que nós possamos o fornecer uma avaliação para o número de dias de envio.
Pergunta: Eu não sou muito familiar com uma máquina autônoma da inspeção da pasta da solda ainda. Você oferece um programa demonstrativo livre da máquina primeiramente?
Resposta: Sim. Se você pode visitar nossa sala de exposições situada aqui em Shenzhen China, nossos coordenadores profissionais podem mostrar-lhe como a máquina funciona. Podem igualmente dar-lhe sugestões apropriadas em como usá-la para seu conjunto.
Se você não pode visitar nossa sala de exposições, nós podemos oferecer o vídeo que chamamos de modo que você possa ver como a máquina funciona sem a trabalheira de ir aqui.
Deixe-nos saber que trabalhos para você, de modo que nós possamos arranjar o programa demonstrativo para você.
Pergunta: Você oferece peças sobresselentes da máquina caso que nós precisamos alguma fixação no futuro?
Resposta: Sim, nós fazemos! Nós igualmente ajudamos a nossos clientes quando a substituição da pesquisa de defeitos ou das peças é necessário. Apenas deixe-nos conhecer a parte exata que você está procurando, assim que nós podemos fonte ele para você no melhor e na maioria de preços competitivos.
Pergunta: Eu vi a máquina autônoma da inspeção da pasta da solda muito mais barata da outra loja. Pode você fixar o preço combina-a?
Resposta: Nós garantimo-lo que nós temos a maioria de preço competitivo para a máquina autônoma da inspeção da pasta da solda no mercado. Isto é porque nós estivemos no negócio por mais de 10 anos já, que nos dá a vantagem de ganhar o melhor preço de nossos fornecedores. Mas só no caso você encontra uma outra loja oferecer a máquina autônoma da inspeção da pasta da solda a preço muito mais barato, deixa-nos saber e nós fixaremos o preço para combiná-lo.
Pergunta: Que tipo das opções do pagamento para o fazer oferecem?
Resposta: Nós oferecemos tipos diferentes de opções do pagamento a nossos clientes como:
Se você tem outras opções do pagamento na mente, deixe-nos amavelmente saber e nós veremos se aquela trabalhará em nossa extremidade.
Pergunta: Nossos trabalhos de conjunto com um tipo especial de tamanho do PWB. Você tem uma máquina da inspeção da pasta da solda que combine nossas exigências?
Resposta: Nós teremos sempre a melhor solução para todas suas necessidades. Deixe-nos conhecer o tamanho exato do PWB que seu conjunto está funcionando sobre, de modo que nós possamos encontrar a máquina a mais apropriada da inspeção para combinar suas necessidades.
