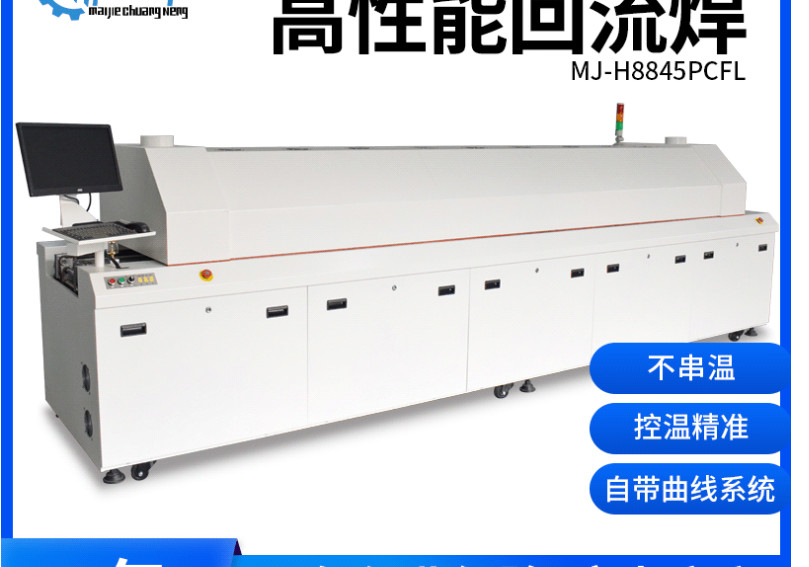

Forno CNSMT-H8835M do Reflow de SMT de 8 zonas

CNSMT é um do fabricante principal do forno do reflow de SMT em China, nós fornece-lhe todos os modelos dos fornos do reflow da solda, a boa qualidade e price.if competitivo você tem toda a necessidade, amavelmente contato nós agora!

Nós produzimos todos os tipos de máquinas da solda de reflow, incluir econômico, médio e os grandes 8 fornos do reflow da zona, fole são o modelo médio:

oito características do forno do reflow da zona de temperatura:

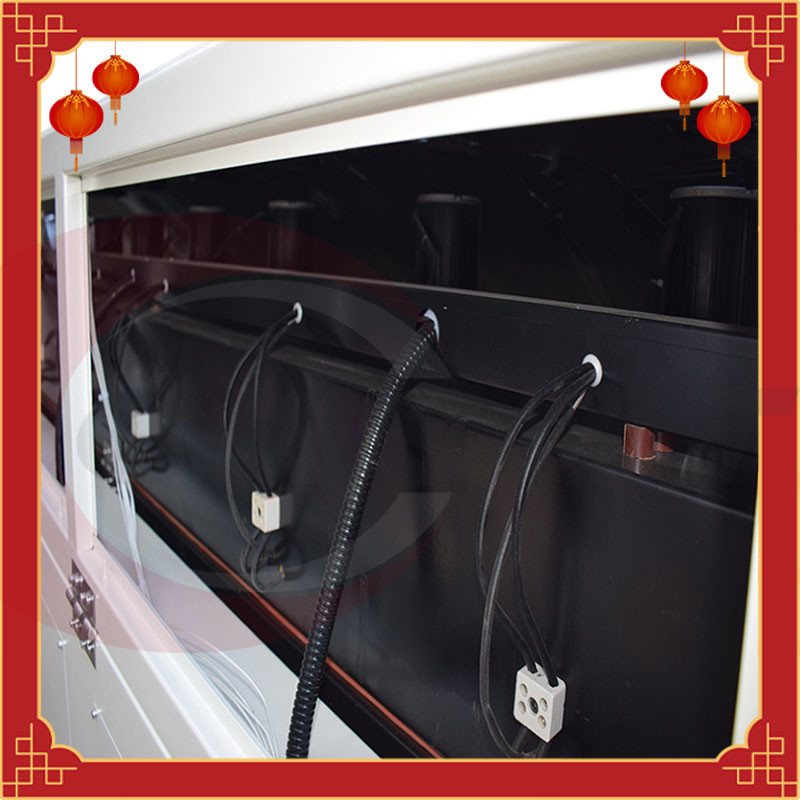

A tecnologia de aquecimento do fio do aquecimento de MAIJIE, a estrutura independente do vento, os métodos de aquecimento superiores e mais baixos, a eficiência térmica alta, o aquecimento rápido, aproximadamente 20 minutos da temperatura ambiente para ajustar a temperatura de trabalho, a diferença entre a temperatura ajustada da zona de solda e a temperatura real são menos do ℃ 30.

·Usando o motor de alta temperatura especial de Taiwan Mitsukoshi, o aquecimento de ar quente da movimentação direta, equilíbrio do ar quente, vibração de baixo nível de ruído, baixa, 0201 componentes não pode deslocar durante o transporte.

·O projeto original do canal de ar, a distribuição de ar uniforme, o grande aquecimento da capacidade de calor, da zona de pré-aquecimento, da zona de temperatura constante e da zona de soldadura para cima e para baixo, circulação independente, controle de temperatura independente, a precisão de controle da temperatura de cada zona de temperatura são ±1℃, a abertura da fornalha adotam o tipo elétrico da tampa superior.

·Apropriado para eliminar erros das curvas da temperatura de vários modelos, com ajustes de solda dobro ou triplos da zona, o TESTE de PERFIL T△ do três-fio tão pequeno como o ℃ 8, e o teste da curva da conexão são especialmente compatíveis com processos de solda sem chumbo padrão japoneses ou europeus e americanos.

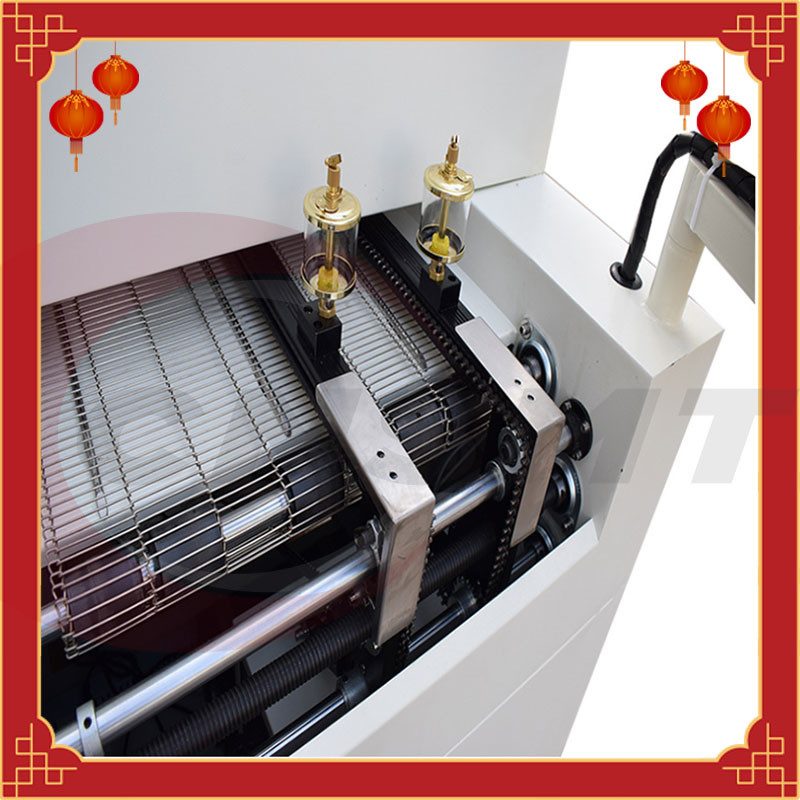

·Usando um trilho de guia especial recentemente projetado do transporte, feito da liga de alumínio resistente, desgaste-resistente de alta temperatura, da rigidez alta e da nenhuma deformação.

O sistema do ajuste da largura do trilho de guia adota um dispositivo de ajuste coaxial da largura da cremalheira de engrenagem para assegurar-se de que o paralelismo do trilho de guia alcance ±5MM, que impede eficazmente a ocorrência do bloqueio da placa e da gota da placa. E equipado com o dispositivo de ajuste automático e manual da largura.

·O sistema de transporte adota o regulamento stepless da velocidade da conversão de frequência do conversor de frequência do delta, a movimentação importada do motor de ZD, a corrente de alta qualidade do aço carbono e a correia de aço inoxidável da malha SUS316 para o transporte síncrono, assegurando mais o transporte liso. É equipado igualmente com a fonte de alimentação ininterrupta de UPS e a função manual da agitação-para fora, que podem eficazmente impedir que o PWB esteja queimado na fornalha devido à falha de energia repentina.

·Tem a função de cronometrar o gotejamento automático e a contagem do PWB.

·Adote o controle de computador industrial de alta qualidade, a exposição do LCD, o sistema operacional de Windows XP, o teste flexível da curva e a função dinâmica poderosa da análise da curva, e todos os dados podem ser imprimidos e salvar para encontrar o processo sem chumbo.

·Todos os componentes elétricos são importados, e todos os fios de sinal são protegidos para assegurar a SMT a longo prazo o estábulo de 24 horas e a operação segura

Especificação H8835

condições da instalação e do uso do forno do reflow do smt 8zone

<1>Tensão de funcionamento: Sistema de cinco fios trifásico de AC380V 50HZ.

<2> Temperatura ambiental: 5~40℃;

<3>Humidade relativa: não mais do que 85%RH;

<4>Interruptor de alimentação: interruptor do ar

<5> Poder instalado: 48KW

<6>A terra é lisa, e não deve haver nenhuns vibração forte e gás corrosivo no ambiente circunvizinho.

Como verificar a curva do forno do reflow de 8 zonas

Temperatura e tempo de oito zonas de temperatura:

Zona de temperatura 1: 148 graus;

Zona de temperatura 2: 180 graus;

Zona de temperatura 3: 183 graus;

Zona de temperatura 4: 168 graus;

Zona de temperatura 5: 174 graus;

Zona de temperatura 6: 198 graus;

Zona de temperatura sete: 240 graus;

zona de temperatura oito: 252 graus;

velocidade do transporte: 0.6m/min; o alarme de temperatura excessiva é ajustado em 10 graus.

Em linhas gerais, a solda de reflow tem somente quatro zonas de temperatura: zona de pré-aquecimento, zona de temperatura constante, zona da zona da solda de reflow, e refrigerar.

Apesar do quantas zonas de temperatura são usadas para a solda de reflow, seus ajustes de temperatura são ajustados de acordo com o princípio de ação destas quatro zonas de temperatura. Geralmente, há mais solda de reflow da zona da oito-temperatura no mercado.

Há uma determinada diferença da temperatura entre a temperatura real da medida da solda de reflow e a temperatura ajustada da solda de reflow.

De fato, a alta temperatura de solda da solda de reflow sem chumbo é 245 graus. A temperatura da solda de reflow é ajustada de acordo com a curva da temperatura fornecida pela fábrica da pasta da solda e pelo produto de solda real

Processo sem chumbo: zona de pré-aquecimento: a taxa de aquecimento é 1.0~3.0℃/sec; zona da imersão: a taxa de aquecimento é menos do que 2℃/sec, tempo 70~130℃/sec, temperatura: 160~200℃; zona do reflow: mais alto a temperatura é 220~250℃, e o tempo acima de 220℃ é 30~90 segundos; zona refrigerando: a velocidade de arrefecimento é menos do que 4℃/s, a temperatura refrigerando da terminação não é preferivelmente mais alto do que 75℃

A zona de temperatura da solda de reflow da zona de temperatura CNSMT8 é dividida principalmente em quatro zonas de temperatura: zona de zona de pré-aquecimento, de zona de temperatura constante, de zona de solda, e refrigerar.

Zona de pré-aquecimento

O pré-aquecimento é a primeira fase do processo do reflow. Durante esta fase do reflow, o conjunto inteiro da placa de circuito é aquecido continuamente para a temperatura do alvo.

A finalidade principal da fase pré-aquecendo é fazer com segurança o conjunto inteiro da placa de circuito alcançar a temperatura do pre-reflow. O pré-aquecimento é igualmente uma oportunidade para desgaseificar de solventes temporários na pasta da solda. Para que pasta-como o solvente a ser descarregados corretamente e os componentes para alcançar com segurança a temperatura do pre-reflow, o PWB deve ser aquecido em uma maneira linear consistente.

Um indicador importante da primeira fase do processo do reflow é a inclinação da temperatura ou o tempo de elevação da temperatura. Isto é medido geralmente nos graus Célsio, por segundo de C/s.

Muitas variáveis podem afetar estes dados, incluindo: tempo de processamento do alvo, volatilidade da pasta da solda, e considerações do componente. É importante considerar todas estas variáveis de processo, mas na maioria dos casos, a consideração de componentes sensíveis é crucial. “Se as mudanças de temperatura demasiado rapidamente, muitos componentes quebrarão.

A taxa térmica máxima da mudança que o componente o mais sensível pode suportar transforma-se o máximo - inclinação permissível.” Contudo, se os elementos térmicos não são usados e o rendimento está maximizado, a inclinação pode ser ajustada para melhorar o tempo de processamento.

Consequentemente, muitos fabricantes aumentam estas inclinações à taxa permissível universal máxima de 3.0°C/sec. Pelo contrário, se uma pasta da solda que contém um solvente particularmente forte é usada, aquecer o componente demasiado rápido causará facilmente fora do processo do controle. Devido à desgaseificação de solventes temporários, podem derramar a solda das almofadas e das placas da solda.

As bolas da solda são o maior problema da desgaseificação violenta durante a fase pré-aquecendo. Uma vez que a placa de circuito se aquece até a temperatura durante a fase pré-aquecendo, deve incorporar a fase da temperatura constante ou a fase do pre-reflow.

Zona de temperatura constante

A zona de temperatura constante da solda de Reflow é geralmente 60 a 120 segundos da exposição, usados para remover os voláteis da pasta da solda e a ativação do fluxo, onde o grupo do fluxo começa a oxidar e se reduzir em ligações e em almofadas componentes.

As temperaturas excessivas podem causar o espirro ou o balling da solda, assim como a oxidação de almofadas do acessório da pasta da solda e de terminais do componente. Similarmente, se a temperatura é demasiado baixa, o fluxo não pode inteiramente ser ativado.

Zona de soldadura

A temperatura máxima comum é 20-40°C mais alto do que o liquidus. [1] o limite é determinado pelo componente com a mais baixa resistência de alta temperatura (o componente o mais susceptível a dano de calor) no conjunto.

A diretriz padrão é subtrair 5°C da temperatura máxima que o componente o mais vulnerável pode suportar para alcançar a temperatura máxima do processo. É importante monitorar a temperatura do processo para impedir exceder este limite.

Além, altas temperaturas (mais de 260°C) podem danificar as microplaquetas internas de componentes de SMT e promover o crescimento de compostos intermetallic. Inversamente, uma temperatura que não esteja quente bastante pode impedir que a pasta reflowing inteiramente.

Zona refrigerando

A última área é uma área refrigerando, que seja usada para refrigerar gradualmente a placa processada e para solidificar as junções da solda. Refrigerar apropriado pode inibir a formação de compostos intermetallic adicionais ou de choque térmico aos componentes.

A variação da temperatura típica da zona refrigerando é 30-100°C. Recomenda-se geralmente que a velocidade de arrefecimento seja 4°C/s. Este é o parâmetro a ser considerado ao analisar os resultados do processo
