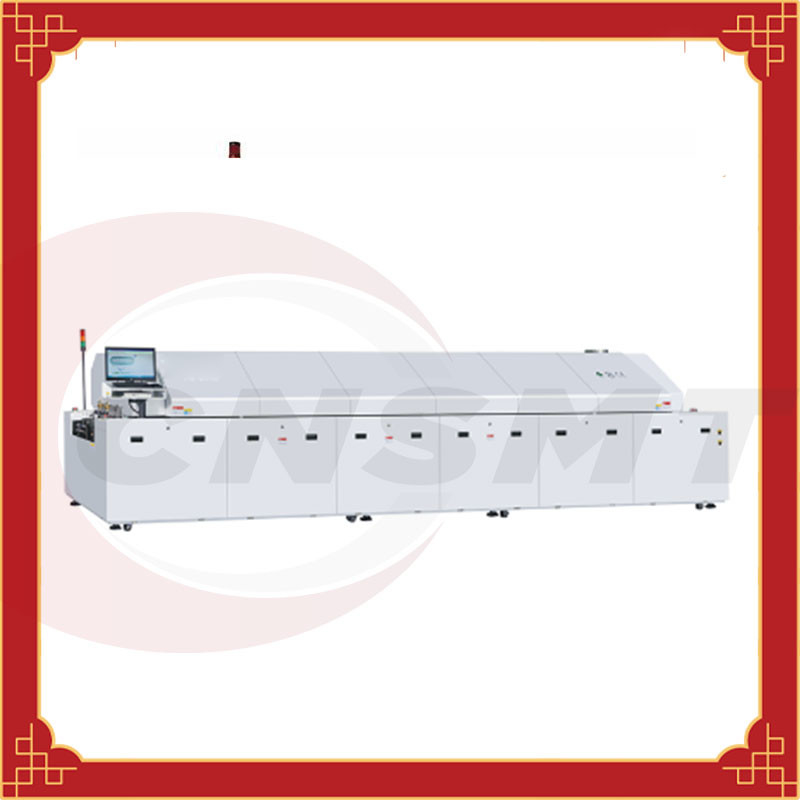

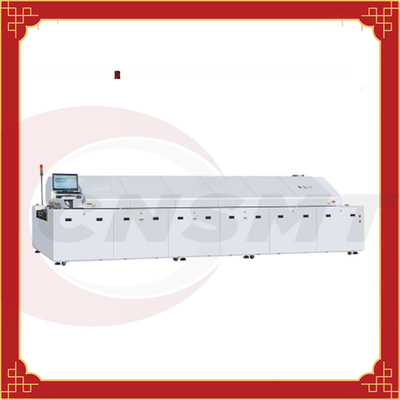

64KW SMT Reflow Oven Zones 8 PCB size 508mm nitrogen reflow soldering

Solda de reflow do nitrogênio do tamanho 508mm do PWB de Oven Zones 8 do Reflow de 64KW SMT

  • Destacar

    Forno do Reflow de 64KW SMT

    ,

    Forno do Reflow do ODM SMT

    ,

    Solda de Reflow do nitrogênio 64KW

  • Nome do produto
    FORNO DO REFLOW DE SMT
  • Modelo do produto
    CNSMT-SM800 /900/1000
  • Fornecedor
    CNSMT
  • TAMANHO DO PWB MAX
    50-508mm
  • QTY do calor
    ACIMA DE 8 PARA BAIXO 8/9/10
  • Método de controle da temperatura
    Controle de circuito fechado do PID + movimentação de SSR
  • Velocidade do transporte
    400 〜 2000mm/min
  • Poder
    380V/220V
  • Lugar de origem
    China
  • Marca
    CNSMT
  • Certificação
    CE-SMT REFLOW OVEN
  • Número do modelo
    8/9/10 de ZONA
  • Quantidade de ordem mínima
    1
  • Preço
    1
  • Detalhes da embalagem
    Woodenbox padrão
  • Tempo de entrega
    3-4days
  • Termos de pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Habilidade da fonte
    5perday

Solda de reflow do nitrogênio do tamanho 508mm do PWB de Oven Zones 8 do Reflow de 64KW SMT

Solda de Reflow do nitrogênio do tamanho 508mm do PWB de Oven Zones 8 do Reflow de 64KW SMT



Forno de alta qualidade do Reflow de SMT, forno novo do reflow da zona CNSMT-SM800 8/9/10




Características:
1. O sistema operacional de WindowslO, pode realizar o interruptor livre da relação da operação em chinês e em inglês.
2. Siemens controle de circuito fechado do PLC + do PID para conseguir o controle de temperatura alto do prectise e profilies repetíveis.
3. Manutenção modular do projeto, a conveniente e a rápida, reduzindo o tempo de manutenção e o custo;
4. A superfície do trilho é tratada com o endurecimento do processo para fazê-lo mais estável;

Artigos opcionais da função do produto:
1. Sistema de apoio central;
2. Sistema de vigilância de tempo real para a temperatura da fornalha;
3. O painel de controle conciso, o interruptor de alimentação centralizado, a grande abertura e fechamento da tampa, o ajuste do trilho de guia em um lugar, a operação simples e conveniente, o tempo de reabastecimento automático e a frequência são controlados pelo computador;
4. O trilho de guia adota uma estrutura de duas fases integral da suspensão do multi-ponto, e o ajuste do trilho de guia é claro e flexível.
5. Usando o controle do PLC de Siemens, o desempenho estável e seguro, precisão de repetição alta, outros componentes chaves do controle é tipos importados, desempenho estável, durável.
6. As zonas de aquecimento superiores e mais baixas são equipadas com os detectores independentes, que é conveniente para que os clientes realizem processos de produção diferentes.

Modelo

Vs-0802/DS-800
VS-0802-N

VS-1003/DS-1000
VS-1003-N

VS-1204/DS-1200
VS-1204-N

VS-0802D/DS-800D
VS-0802D-N

VS-1003D/DS-1000D
VS-1003D-N

VS-1204D/DS-1200D
VS-1204D-N

VS-0802-X
VS-0802-NX

VS-1003-X
VS-1003-NX

VS-1204-X
VS-1204-NX

VS-0802D-X
VS-0802D-NX

VS-1003D-X
VS-1003D-NX

VS-1204D-X
VS-1204D-NX

Especificação da máquina

Tamanho: L*W*H

5250*1420*1520

6570*1420*1520

7735*1420*1520

5250*1635*1520

6570*15201635*

7735*1635*1520

Peso (quilogramas)

2650/2950

2850/3150

3050/3350

2950/3250

3150/3450

3350/3650

Zona de temperatura

Parte superior 8.Bottom 8/length3070

Parte superior 10.Bottom 10/length3890

12.Bottom 12/comprimento superior 4650

8.Bottom 8/comprimento superior 3070

10. 10/comprimentos inferiores superior 3890

Parte superior 12.Bottom 12/length4650

Número de zonas frias

Tbp2. Parte inferior 0
TOP2. Parte inferior 2

Top3.BottomO/
Top3. Partes inferiores

Top4.BottomO/
Top4.Bottom4

Top2.BottomO/
Top2. Parte inferior 2

Top3. Inferior. /
1bp3. Partes inferiores

Top4.BottomO/Top4.Bottom4

Zona de aquecimento que retifica a estrutura da placa

Placa de alumínio grossa

Método refrigerando

Refrigerar de ar da estufa/watercooling frio

Sistema de controlo

Exigência de poder

30 380V 50Hz

Poder total

64KW/67KW

80KW/83KW

93KW/97KW

64KW/67KW

80KW/83KW

93KW/97KW

Partida, poder de funcionamento normal

30KW 9KW
32KW 10KW

36KW 10KW
38KW 11KW

40KW 11KW
42KW 12KW

30KW 11KW
32KW 12KW

36KW 12.5KW
35KW 13.5KW

40KW 14KW
42KW 15KW

Tempo de aquecimento

Sobre 25Min

Precisão da temperatura

±1°C

Método de controle da temperatura

Controle de circuito fechado do PID + movimentação de SSR

Diferença da temperatura de PCBLateral

°C ±1.5

Armazenamento do parâmetro de processo

Salvar automaticamente vários operações e registros do alarme + operação manual para salvar vários ajustes do parâmetro de processo

Alarme anormal

Desvio da temperatura padrão, desvio da velocidade e falha do condicionamento de ar, som e alarme claro da falha de energia dos canos principais

Fora do alarme da placa

Função padrão do alarme da fora-placa

Sistema de transporte

Estrutura do trilho

De duas fases total

Estrutura da corrente

única curvatura 35B com reforço e para fixar a corrente folheado a níquel do aço de manganês

Largura máxima da placa

400mm (610mm opcionais)

2-280mm (2-300mm opcionais)

Escala de ajuste da largura do trilho

50-400mm (50-610mm opcionais)

50-280mm (50-300mm opcionais)

Sentido do transporte

Lto R R opcional a L)

Formulário fixo do trilho

Parte traseira fixa, opcional dianteira fixa

O trilho do no. 1 e o trilho do no. 4 são fixados, opcional outros dois trilhos podem ser fixados.

Velocidade do transporte

400 〜 2000mm/min

Altura de placa do transporte

900±15mm

Sistema de lubrificação automático

Enchimento automático do lubrificante padrão e função de enchimento manual

Sistema do nitrogênio

Consumo do nitrogênio

20-25m3/ hr@300-1000ppm

25-30m3/h r@300-10OOppm
