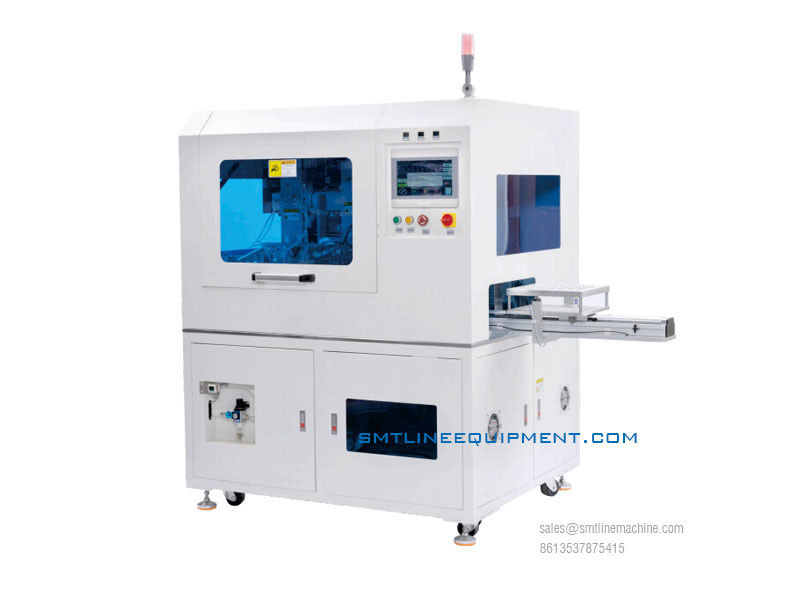

CN-VC10A Máquina de corte em linha de separador de PCB rotativo de ranhuras em V
OCN-VC10AO separador de PCB rotativo em V-groove online é uma máquina de separação de PCB altamente eficiente e inteligente, projetada especificamente para corte em V-groove de painéis de PCB após o processo de inserção.É amplamente utilizado na indústria de fabricação de eletrônicos para operações de desmontagem em linha de alta velocidade e alta precisão.
Este equipamento possui carregamento, corte e descarregamento automáticos de PCB, permitindo uma operação totalmente automatizada do início ao fim.Melhora significativamente a eficiência da produção ao mesmo tempo em que reduz o trabalho manualCom o seu sistema de transmissão e mecanismo de corte precisos, garante uma qualidade de desmontagem consistente e minimiza o risco de danos por esforço que são comuns nos métodos de corte manual.
A máquina é controlada por um avançado sistema PLC emparelhado com uma interface de tela sensível ao toque WEINVIEW, proporcionando uma experiência de operação intuitiva e fácil de usar.Os operadores podem facilmente definir vários parâmetrosO sistema foi concebido para garantir uma coordenação perfeita entre as acções de alimentação e de corte da placa,prevenção eficaz de problemas como bloqueio de placas ou desalinhamento.
Para garantir a segurança no local de trabalho, a ComissãoCN-VC10Aestá equipado com sensores de segurança fotoelétricos de alta sensibilidade na área de trabalho, que param automaticamente a máquina se for detectado qualquer movimento anormal ou presença humana,Completamente conformes com as normas de segurança industrial.
Com a sua estrutura compacta, desempenho confiável e fácil manutenção, oCN-VC10Aé ideal para fabricantes que procuram uma solução de desmontagem automática de ranhuras em V de alto desempenho para produção de PCB de grande volume e de alta qualidade.
CN-VC10A Máquina de corte em linha de circuito impresso rotativa de ranhuras em V
| Ponto | Especificações |
| Sistema de controlo | PLC |
| Distância de corte | 300 × 300 mm |
| Método de alimentação | Transportes ferroviários |
| Método de descarga | Descarga da linha do cinto ou do dispositivo |
| Método de transplante | Adsorção/aperto da bocal de sucção a vácuo |
| Direção do fluxo | Da esquerda para a direita ou da direita para a esquerda |
| Função de corte | Linha reta |
| Cozinha de processamento | Plataformas duplas |
| Repetibilidade por máquina | ± 0,01 mm |
| Precisão de corte | ± 0,05 mm |
| Velocidade do eixo | 0 ‰ 4000 rpm |
| Velocidade de corte | 0·100 mm/s ajustável |
| Sistema de accionamento | Servo motor de transmissão AC |
| Demandas de energia | AC 220V 50Hz |
| Demandas de fontes de gás | 00,7 MPa |
| Dimensões (L × W × H) | 1700 × 1150 × 1650 mm (cintura/módulo de descarga +400 mm) |
| Peso da máquina | 1100 kg |
Guia de perguntas frequentes CNVC10A Separador de PCB rotativo Vgroove online
1Para que é utilizado o CNVC10A?
O CNVC10A é projetado para desmontagem de PCB Vgroove em linha, especialmente adequado para separar painéis multiPCB após o processo de inserção.,Melhorar a eficiência e a coerência da produção.
2Que tipos de PCBs são compatíveis com esta máquina?
A máquina é compatível com Vgrooved FR4, alumínio e outros PCBs rígidos com projetos padrão em painéis.
3A operação é totalmente automática?
Sim, o CNVC10A suporta operação totalmente automática, incluindo carregamento de PCB baseado em trilhos, corte por eixo e descarregamento de PCB baseado em correia ou fixação.É ideal para ambientes de produção em linha de alto volume.
4Que sistema de controlo usa?
A máquina utiliza um sistema de controlo PLC confiável combinado com uma HMI de ecrã táctil Weinview (Weineng), proporcionando uma interface intuitiva e fácil de usar para a fácil configuração e monitorização de parâmetros.
5Quão preciso é o corte?
Repetitividade: ±0,01 mm
Precisão de corte: ±0,05 mm
Isto garante um esforço mínimo e uma alta precisão para PCBs delicados.
6Quais são os elementos de segurança incluídos?
O CNVC10A está equipado com sensores de segurança fotoeléctricos em torno da área de trabalho.a máquina irá parar automaticamente para evitar lesões ou acidentes.
7Como é transferido e mantido o PCB durante o corte?
Alimentação: Por transporte ferroviário.
Transplante: o bico de sucção a vácuo ou o sistema de fixação garantem um posicionamento estável.
Descarga: transportador de correia ou módulo de fixação.
8Qual é a velocidade do fuso e a velocidade de corte?
Velocidade do fuso: 0 ‰ 4000 RPM
Velocidade de corte: 0~100 mm/s ajustável
Estes podem ser configurados de acordo com os requisitos de material e produção do PCB.
9Quais são as necessidades de energia e ar?
Fonte de alimentação: AC 220V, 50Hz
Fornecimento de ar: ar comprimido de 0,5 a 0,7 MPa
10Quais são as dimensões e o peso da máquina?
Tamanho: 1700 × 1150 × 1650 mm (mais 400 mm para o módulo de descarga)
Peso: 1100 kg
11A direcção do fluxo pode ser personalizada?
Sim, a direcção do fluxo pode ser ajustada da esquerda para a direita ou da direita para a esquerda, de acordo com o traçado da sua linha de produção SMT.
12Oferece serviço pós-venda e apoio técnico?
Sim, oferecemos um serviço pós-venda abrangente, incluindo suporte remoto, consultoria técnica, fornecimento de peças sobressalentes e serviço no local, se necessário.
