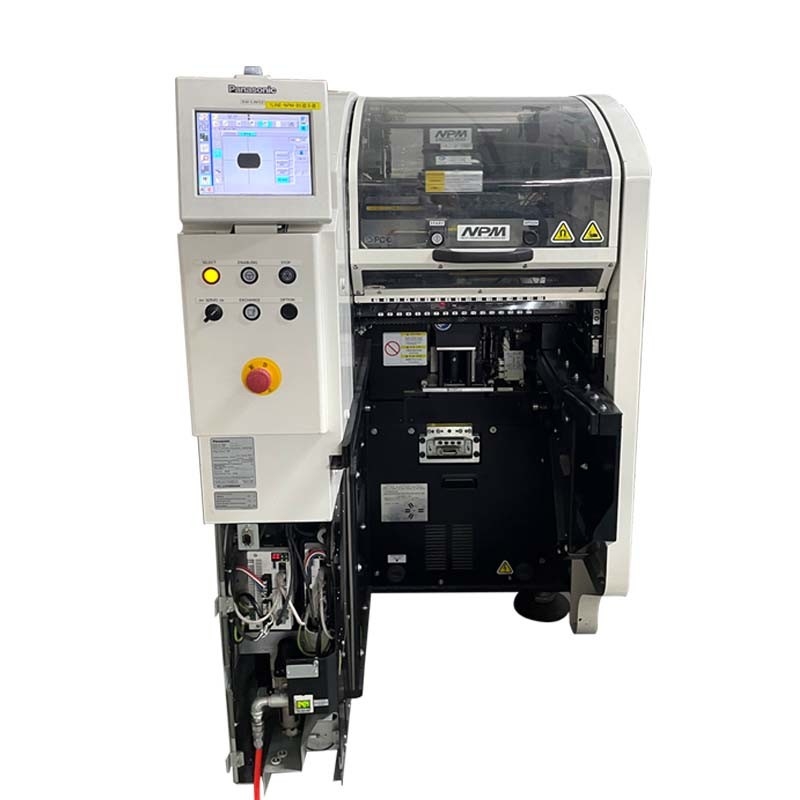

picareta do npm-d d2 d3 de panasonic e máquina do lugar

Modelo: NPM-D3

Tamanho da placa (milímetro) *1:
Pista dupla: L50×W50~L510×W300
Única pista: L50×W50~L510×W590
Tempo da comutação da placa:
Pista dupla: 0 seconds*Can não sejam os segundos 0 em que o tempo de ciclo se realiza abaixo de 3,6 segundos.
Única pista: 3,6 seconds*When usando o curto-tipo especificação do transporte.
Fonte de alimentação: AC200 trifásico, 220, 380, 400, 420, 480V, 2.7kVA
Ar Supply*2: 0.5MPa, 100L/min (A.N.R.)
Dimensões do equipamento (milímetro) 2: W832×D2652×H14443*4
Peso: 1680kg (unidade principal somente; pode variar segundo componentes opcionais)
Opções principais da colocação:

Cabeça de pouco peso de 16 bocais (com 2 braços) - no modo de produção alto
Velocidade da colocação: 84.000 CPH (0,043 segundos/componente)
IPC9850: 63.300 CPH*5
Precisão da colocação (Cpk≧1): ±40μm/component
Tamanho componente (milímetro): 0402 chip*7~L6×W6×T3
Fonte componente:

Largura da fita: 8/56mm
fita de 8mm: 68 pistas máximas (com o alimentador fino do único carretel de 8mm e alimentador duplo do carretel, carretel pequeno)
Opções principais da colocação:

Cabeça de pouco peso de 16 bocais (com 2 braços) - FORA do modo de produção alto
Velocidade da colocação: 76.000 CPH (0,047 segundos/componente)
IPC9850: 57.800 CPH*5
Precisão da colocação (Cpk≧1): ±30μm/component (±25μm/component*6)
Tamanho componente (milímetro): 030 chip*7~L6×W6×T3
Opções principais da colocação:

cabeça 12-nozzle (com 2 braços)
Velocidade da colocação: 69.000 CPH (0,052 segundos/componente)
IPC9850: 50.700 CPH*5
Precisão da colocação (Cpk≧1): ±30μm/component
Tamanho componente (milímetro): 0402 chip*7~L12×W12×T6.5
Opções principais da colocação:

cabeça 8-nozzle (com 2 braços)
Velocidade da colocação: 43.000 CPH (0,084 segundos/componente)
Precisão da colocação (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP abaixo de 12mm
Tamanho componente (milímetro): 0603 chip~L100×W90×T28
Vara: Máximo 8 pistas, bandeja: Máximo 20 (com o 1 alimentador da bandeja)
Opções principais da colocação:

cabeça 2-nozzle (com 2 braços)
Velocidade da colocação: 11.000 CPH (0,327 segundos/componente)
IPC9850: 8.500 CPH (0,423 seconds/QFP)
Largura da fita: 8/56/72/88/104mm

A máquina de alta velocidade da montagem do módulo de Panasonic NPM-D3 tem as seguintes características de desempenho:

Produtividade alta pela área de unidade: Através de uma linha de produção física detalhada do conjunto, consiga a rendimento elevado da instalação e da inspeção, e melhore a eficiência da produção.

Flexibilidade de sistema: Os clientes podem livremente escolher a linha de produção real de acordo com suas necessidades e livremente ajustar a posição da cabeça do trabalho com a função apto para a utilização.

Função de administração de sistemas: Gestão total do implementar de linhas de produção, de oficinas, e de fábricas através do software básico, incluindo a monitoração e o apoio dinâmicos para a produção de planeamento.

Opções de montagem múltiplas: NPM-D3 vem com 16 cabeças de pouco peso da montagem do bocal, 12 cabeças da montagem do bocal, o bocal os 8 que montam as cabeças, e as 2 cabeças da montagem do bocal, que podem ser selecionadas de acordo com suas necessidades.

Função de impressão dupla da trilha: NPM-D3 apoia a impressão dupla da trilha e é conectado diretamente à máquina dupla do módulo da trilha NPM-D3 na parte frontal imprimindo.

Características de software básico: NPM-D3 é equipado com as várias funções do software básico, incluindo montando o sistema de controlo da altura, o sistema de orientação da operação, o sistema do APC, a opção componente da calibração, a opção de corte automática da máquina, e a opção superior de uma comunicação.

Linha de produção multifuncional: Adotando as correias transportadoras da trilha dupla, os tipos diferentes de carcaças podem ser misturados e produzido dentro da mesma linha de produção.

Total, a máquina de alta velocidade da montagem do módulo de Panasonic NPM-D3 tem as características da capacidade de produção, da elevada precisão, da flexibilidade, e da versatilidade altas, fornecendo soluções de montagem eficientes.
