LINHA de PRODUÇÃO EQUIPAMENTOS do CONJUNTO do PWB da economia SEMI-AUTO SMT
Nós fornecemo-lo máquinas automáticas semi auto e completas do conjunto do smd em China

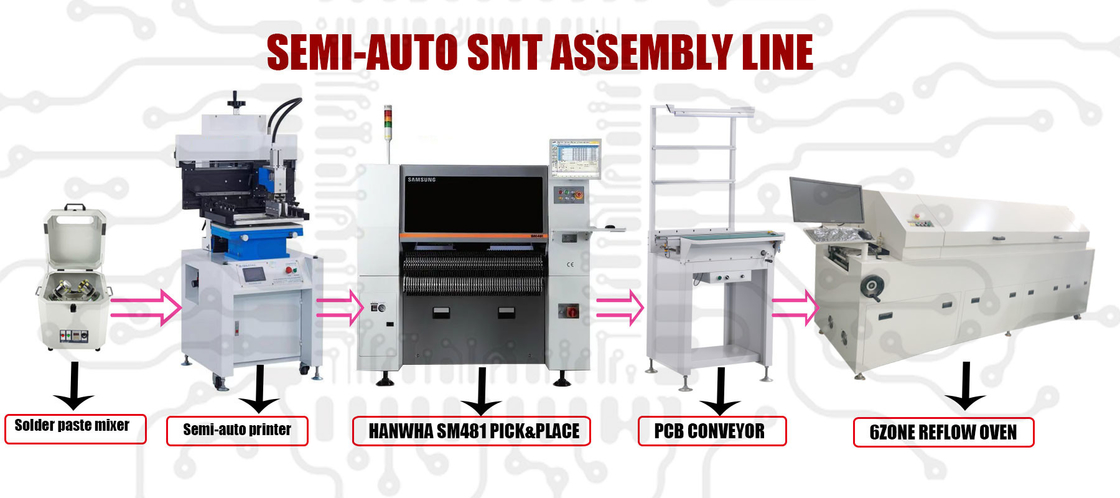

Esta semi auto linha matic que inclui máquinas do fole (igualmente pode a mudança depende de suas exigências)
1, misturador da pasta da solda
A linha de produção matic semi auto especificação do smt do misturador da pasta da solda:
| Tensão de funcionamento do misturador da pasta da solda | Fonte de alimentação: OPÇÃO DE AC220V/110V |
| Solde a velocidade corredora do misturador da pasta | Revolução do braço RotationSpeed1400RPM: Relação da velocidade 400RPM: Rotação do 4:1 1400RPM: 350PRM |
| Capacidade de funcionamento do misturador da pasta da solda | |
| Recipiente | 500 g/1000 g (o dispositivo elétrico deve ser substituído) |
| Agite duas latas da pasta da solda ao mesmo tempo | 500G1000g operação um/dois recipientes. |
| Tempo de mistura do misturador da pasta da solda | Minutos Workingtimer1-99 digitalmente ajustáveis |
| Operação do misturador da pasta da solda | Botão operacional do toque claro, fácil de operar |
| Função do dispositivo elétrico do misturador da pasta da solda | Guardando o dispositivo elétrico universal, apropriado para todos os tipos de latas da pasta da solda do tipo |
| Solde o ruído do corredor do misturador da pasta | Propale o baixo ruído de corrida <35db> |
2, impressora semi auto do estêncil do padrão para a cadeia de fabricação de SMD
| Área de impressão | OPÇÃO 300×400mm/500/600/800 |
| Tamanho da carcaça | 300×500mm |
| A espessura da carcaça | 0.2-2.2mm |
| Posição de impressão fixa | PWB exterior ou Pin Positioning |
| Ajustar-se da base de assentamento | Parte dianteira/Back±10mm R/L±10mm |
| Imprimindo a precisão | ±0.05mm |
| Repetibilidade da máquina | ±0.02mm |
| A distância mínima no meio | 0.35mm |
| O uso do compressor de ar | 4-6Kgf/Cm2 |
| Use a fonte de alimentação | 220V 50/60Hz 100W |
| Tamanho L da máquina * W * H | 800×1000×1650mm/ |
| Peso da máquina | 300Kg |
| relação | Inglês/chinês |
3, SM481 MAIS a picareta de Hanwha e máquina do lugar
ESPECIFICAÇÃO:
1, projeto do braço de 10 bocas único, a velocidade máxima pode alcançar 40000CPH.
2, o uso da câmera do voo + identificação fixa da câmera, para melhorar extremamente a capacidade de grandes componentes montam.
Além do que os materiais ordinários dentro da montagem 0402, tem a estabilidade excelente na montagem BGA, IC, CSP e outros grandes e materiais de tamanho médio.
3, projeto do monotrilho, configuração máxima opcional do tamanho 1500x460 da entrada do PWB.
ESPECIFICAÇÃO DO TRANSPORTE DO PWB DE SMT:
| Modelo | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| Tamanho do esboço | 500*670*880 milímetro | 600*670*880 milímetro | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| Largura do PWB | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 mm/460MM | 1200*50~350 mm/460MM | 1500*50~350 mm/460MM |
| Velocidade de transferência | 0-12m/Min | |||||
| Transporte Direcion | LEFT-RIGHGT/RIGHT-LEFT | |||||
| Fonte de alimentação | AC220V/110V 50/60HZ | |||||
| Poder do motor principal | 15W | |||||
| Borda de Fiexed da trilha | fixo dianteiro (fixos traseiros) | |||||
| Altura do transporte | 900±20mm | |||||
| Peso líquido | 41kg | 48.7kg | 48.9kg | 55KG | ||
FORNO DO REFLOW DE 6ZONE SMT PARA A CADEIA DE FABRICAÇÃO DE SMD:
| Dados da máquina |
| Tamanho modelo: L3800×W1000×H1450mm |
| Fonte de alimentação: 3¢ 380V 100A 50/60HZ |
| Começando o poder: 0KW poder de trabalho normal 6.0KW |
| Peso: 700KG |
| Peça da transmissão |
| Correia B-dada forma de aço inoxidável da malha + trilho de guia enegrecido e endurecido |
| Largura 400MM da correia da malha, escala de ajuste da largura do trilho de guia: 50MM-350MM |
| Sentido de transmissão: de direitas ou de da direita para a esquerda opcional |
| Velocidade da transmissão: regulamento da velocidade da conversão de frequência 0-5M/min |
| A altura da correia da malha da terra: 900MM±0MM |
| Características de aquecimento |
| A máquina inteira é projetada para o processo sem chumbo |
| Zona de aquecimento: acima de 6 abaixo de 6 |
| Área refrigerando: refrigerar do fã do constante-fluxo da dupla camada |
| Comprimento da zona de aquecimento: 300MM |
| Tempo de aquecimento: temperatura normal para ajustar o ≤ 0min do tempo da temperatura |
| Sequência de aquecimento: aquecimento do meio a ambos os lados um por um, salvar 1/3 da eletricidade |
| Precisão de controle da temperatura: ±°C (segundo a altura da fornalha) |
| Desempenho da isolação: a temperatura da tampa superior não excede 45 graus em uma alta temperatura de 50 graus |
| Método de controle da temperatura: corrente de equilíbrio + ajuste da tensão análoga |
| As zonas de temperatura superior e mais baixa podem independentemente ser operadas e controlado |
| peças de aquecimento |
| Motor resistente de alta temperatura importado, frequência variável para ajustar a roda de vento para transportar o vento. |
| Tubulação de calor de aço inoxidável do níquel, com o dissipador de calor para mesmo o aquecimento |
| O tempo de detecção da temperatura é aumentado dos três segundos originais a 0,1 segundos |
| Acelere eficientemente o canal de ar para fornecer o suficiente volume de ar de circulação |
| Dispositivo da ventilação forçada para assegurar-se de que o vapor do fluxo não escape |
| Peça da transmissão |
| Regulador de Digitas, relação da caixa de engrenagens do 1:150 do motor de Taiwan STK |
| A correia da malha pode ser ajustada livremente |
| Transmissão síncrona dobro da engrenagem, operação estável |
| Sistema de enchimento do rolo da graxa, |
| estrutura de corpo |
| Quadro total estrutura soldada, resistente e durável |
| A pintura à pistola do computador, a superfície é lisa e textured |
| Pré-aquecer e a zona de secagem são estendidas na estrutura, de modo que a capacidade da limpeza da oxidação da almofada do equipamento e a capacidade da recuperação da resina sejam reforçadas. |
| Cilindro elétrico aberto/sistema próximo da tampa. |
| Sistema de controlo dobro da abertura da tampa (abertura da tampa da mola de gás + abertura da tampa do cilindro) |
| Há umas relações destacáveis entre todos os circuitos controlados pela caixa elétrica abaixo e o tanque interno, que é conveniente para a separação durante a manutenção e a substituição das peças. Realize tolo-como a manutenção |
| A tampa traseira é fornecida com uma janela reparável. É conveniente para a manutenção |
| O tubo de aquecimento/o instrumento de circuito integrado/temperatura controle adota o projeto modular, que é conveniente para a manutenção |
| Refrigerar dobro nos lados superiores e mais baixos da tomada, a velocidade é ajustável |
| O forro superior e mais baixo é enchido com o material de isolação térmica de grande eficacia sob a alta pressão |
| Desempenho elétrico e do controle |
| O controle de computador industrial avançado de PLC+, software do teste da temperatura da fornalha de Taiwan Xinjie, o computador pode correr normalmente quando deixa de funcionar |
| A baixa corrente constante protege o tubo de aquecimento/o circuito de circuito integrado/temperatura controle do impacto da corrente forte e prolonga a vida útil. |
| Protetor ajustado do escapamento |
| A temperatura é função demasiado alta ou demasiado baixa do alarme |
| a temperatura ultra-alta do Auto-grupo, eliminou automaticamente o poder de aquecimento |
| Fonte de alimentação ininterrupta de Santak UPS, operação automática após a falha de energia |
| O teste da curva da temperatura e a função poderosos da análise, que pode encontrar a análise do parâmetro de vários processos, têm a função do diagnóstico de falha inteligente, e podem automaticamente indicar várias falhas na lista do alarme |
| O arquivo pode ser nomeado e salvar de acordo com os produtos diferentes do usuário. Quando o usuário muda o produto, precisa somente de selecionar o arquivo correspondente para ajustar os parâmetros do equipamento. |
| O sistema tem o diagnóstico de falha automático, ultra-baixo alarme da temperatura, e pode automaticamente ajustar a hora refrigerando após a parada programada. |
| Controle a velocidade do motor de fã nas fases (área do equilíbrio térmico + controle independente da área de solda principal), modo regulamentar da velocidade stepless |
| O sistema automaticamente parará de aquecer-se e incorporará refrigerar de acordo com a condição de temperatura excessiva |
| O modo de controle original da corrente de equilíbrio, o período de exploração do auto-ajuste da temperatura é 0,1 segundos, reduzindo a saída de circuito integrado e conseguindo o efeito da economia de poder. Controle de temperatura estável e ruído reduzido da curva |
| Com função da proteção do atraso da parada programada, após a parada programada, será refrigerado pelo ar de acordo com a hora pré-ajustada. |
| Sistema de refrigeração |
| Método refrigerando: o sistema de refrigeração dobro superior e mais baixo, a velocidade refrigerando é controlado ajustando o ângulo refrigerando. |
| Quantidade refrigerando: refrigerar de duas fases, (refrigerar poroso da roda de vento + fã atual constante forçou refrigerar) |
| Sistema da recuperação do gás da resina/exaustão |
