Piso Desktop do cortador do laser do PWB da economia da máquina de corte do PWB movido a motor

MÁQUINA de CORTE DESKTOP do PWB, cortador do PWB da economia

Esta é uma máquina de corte desktop automática do PWB, ele era amplamente utilizada para fábricas do smt, nós exportou para muitos países antes, com boa qualidade e vida estável. Nós somos o fabricante de variaty da máquina de corte do PWB com as lâminas de cortador altas do PWB do quanlity, assim que você não precisa preocupa-se sobre ele quebrado ao cortar sua placa do PWB.

CNSMT é especializado em projetar, em produzir e em vender a seguinte série de produtos:

CORTADOR do PWB, CORTADOR de FPC, imprensa quente de FPC, imprensa quente do pulso, máquina de soldadura do pulso, máquina de alumínio do CORTADOR da carcaça, CORTADOR do laser,

Perfurador de corte de FPC, divisor leve da tira, máquina de CORTE do PWB do diodo emissor de luz, máquina de corte de alumínio da carcaça, cortador do V-sulco, máquina de soldadura do pulso do cabo, máquina da temperatura constante, disparador retrátil do PWB, PWB, molde de FPC, máquina de solda da pressão quente, máquina de corte do PWB de SMT,

Descrição do produto


1. O faca-tipo cortador é uma placa elétrica do PWB e um cortador de alumínio da carcaça com uma faca redonda superior e uma lâmina reta mais baixa. Ao dividir a placa, o PWB é fixado na faca mais baixa através do sulco de V, e na faca superior está controlado pelo interruptor de pé para realizar a separação da placa.
2. A máquina de corte automática do PWB é conduzida por um motor de piso, que possa separar várias grandes ou placas pequenas do PWB e as carcaças de alumínio com pre-sulcos.

3. O comprimento máximo da segmentação é 400MM, 600MM, 900MM, 1200MM, e pode igualmente ser personalizado além desta escala do tamanho.

4. O curso movente da faca circular superior (IE o comprimento da placa) pode ser pré-ajustado.

5. A velocidade de corte pode livremente ser comutada entre 300MM/S e 500MM/S.

6. A diferença entre as facas superiores e mais baixas pode facilmente ser ajustada pelo botão.
7. A operação é segura. Há uma lâmina protetora na faca redonda, que não ferirá a mão. Pode igualmente ser equipado com um dispositivo de detecção infravermelho (cortina leve da segurança). Quando uma mão humana ou um objeto estrangeiro entram na área de trabalho, a faca parará automaticamente para proteger a máquina e para impedir os ferimentos de trabalho.

8. A faca circular superior e a faca reta mais baixa são feitas do material SKD-11 importado de Japão, que é duro e desgaste-resistente, tem uma vida útil longa, e tem o esforço derachadura pequeno para impedir o rachamento de junções da solda.
9. espessura de corte do PWB: 0.5MM-3.2MM.
10. A espessura restante do PWB no entalhe de V: 1/3 de espessura padrão da placa de PC, MIN-0.2MM, MAX-0.8MM. 11. A profundidade mínima C do sulco de V é 0.25MM, e a dimensão externo adicionou após a separação: 0.1MM-0.2MM.

Manual da operação

I. Nota:

* antes de usar a máquina de corte automática do PWB, leia por favor este manual com cuidado, e ajudá-lo-á a operá-lo lisamente.

* não remova o protetor em torno da lâmina sob nenhuma circunstância, para não causar nenhum perigo

* a máquina é projetada somente para a placa de circuito com V-corte pre-marcado, não se usa em outras finalidades.

* ao operar esta máquina, não vista a roupa demasiado fraca. O cabelo longo deve ser amarrado até para impedir que esteja complicada.

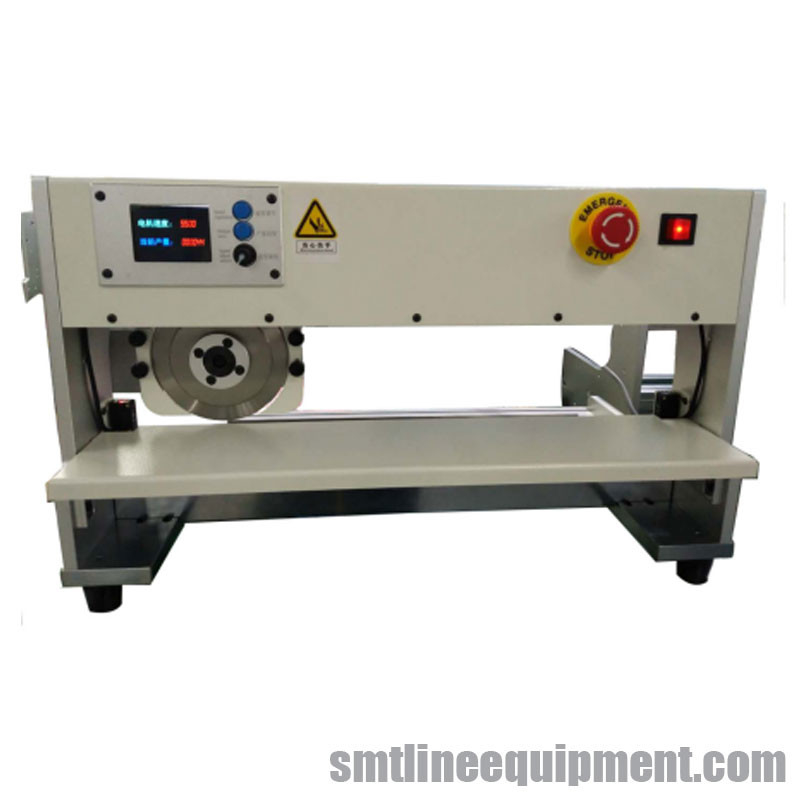

II. nome de peças da máquina (veja figuras 1 e 2):

1. Botão de ajustamento do modo da placa

indicador 2.Power e a origem

botão da viagem 3.Plate

4. Alto - interruptor de baixa velocidade

5. Interruptor de parada da emergência

6. Lâmina superior

7. Protetor da lâmina superior

8. Botão de ajustamento da altura da lâmina superior

9. Assento superior da lâmina

10. Mais baixa lâmina

11. Bandeja exterior

12. Protetor da mais baixa lâmina

13. Painel lateral

14. Parafuso manual do botão

15. Limitador da altura da lâmina superior

III. indicadores técnicos:

Comprimento máximo da placa: ilimitado

Espessura da placa: 0.2-5.0mm

Velocidade de alimentação da placa: 300-500mm/segundo

Material da lâmina: Aço de alta velocidade de SK61D

Temperatura de funcionamento: 10-35 temperatura de armazenamento do ℃: -20-50 ℃

Fonte de alimentação: 230V110V, 50HZ/60HZ, 40W

tamanho: 650mm*340mm*430mm

peso: 49KG

IV. preparação antes da instalação e do uso da máquina

1. Verifique os objetos na caixa de embalagem, incluindo as seguintes peças: anfitrião, manual, fio do poder, interruptor de pedal e chave sextavada para ajustar.

2. Remova o saco de embalagem da máquina, coloque-o no banco de trabalho contínuo, e limpe-o a graxa antiferrugem na lâmina.

3. A máquina deve confiantemente ser enterrada para impedir o dano pela eletricidade estática aos componentes na placa de circuito. Se a terra no soquete de poder é segura e eficaz, a máquina estará enterrada confiantemente uma vez que é posta.

4. Fixe a bandeja exterior (11) à máquina com os dois parafusos de fixação, ajuste a altura dos componentes na placa de circuito para ajustá-la a uma altura apropriada, e para travar manualmente o parafuso do botão da bandeja.

5. Obstrua o interruptor de pedal no soquete correspondente na parte traseira da máquina, para assegurar o poder da fonte está correto antes do posto.

V. Ajuste da máquina:

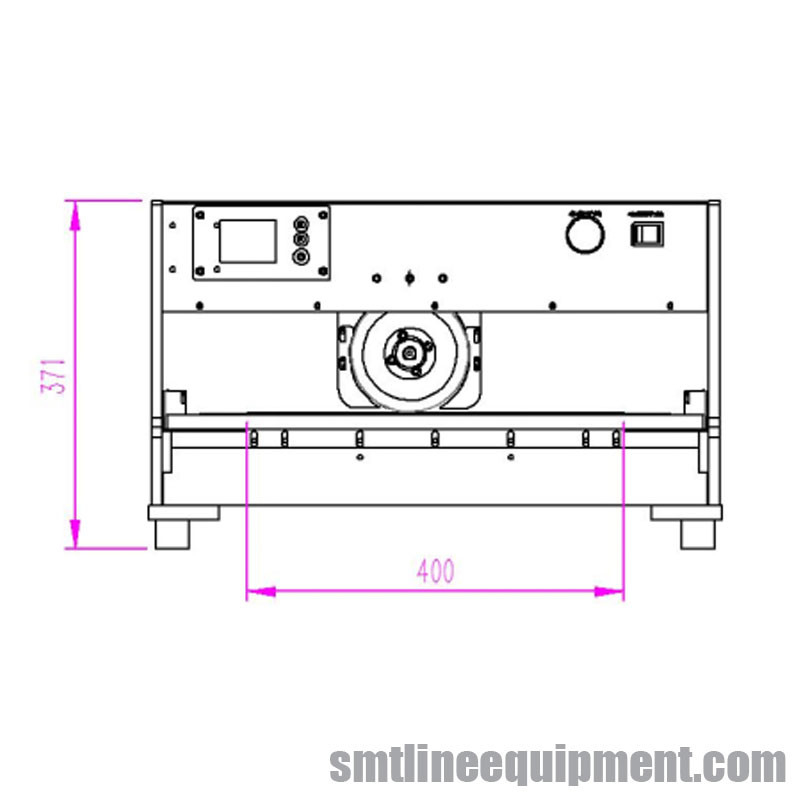

1. Assegure-se de que os componentes na placa de circuito não colidam com o corpo e a lâmina. Veja figura 1 para as dimensões da máquina. A altura dos componentes na placa de circuito não excederá o espaço. Se os componentes no toque da placa de circuito a lâmina, nos contactam ao pre-processo a lâmina para evitar o corte dos componentes.

2. De acordo com a espessura da placa de circuito, ajuste a altura da lâmina superior ajustando o botão.

VII. Manutenção diária da máquina:

Durante o uso da máquina, o trabalho de manutenção é bastante simples. Mantenha a máquina limpa, e pinte a graxa antiferrugem nas lâminas superiores e mais baixas numa base regular. Designe um responsável da pessoa para a operação e manutenção, para assegurar a precisão da máquina. Não a use nem não armazene sob a alta ou baixa temperatura (veja a seção 3).

VIII. substituição da lâmina:

Após o uso longo da máquina, se a lâmina é danificada, frouxamente o parafuso de ajuste do botão (16), remover a lâmina superior velha danificada; se a lâmina mais baixa é danificada, remova a bandeja interna (13), frouxamente os quatro parafusos na lâmina mais baixa, para remover a lâmina mais baixa velha danificada.

A. Instrução do painel de controle:

1. O alto - o interruptor de baixa velocidade é um interruptor de controle da velocidade, incluindo velocidades lentas e rápidas. Antes de usar, ajuste-a à velocidade lenta, e quando os operadores se tornam hábeis, ajuste-a à velocidade rápida, a fim assegurar a qualidade das placas.

2. O interruptor de modo é um interruptor do sistema, incluindo o pé ou o movimento do ponto. No modo do modo anterior, a baliza luminosa cintilará e alarmar-se-á quando não alcança o curso pré-ajustado. Cancele o alarme e continue o trabalho.

3. A parada de emergência é o botão de parada da emergência, e pode ser usada como o painel.

4. Depois que a conclusão do uso do equipamento, ajustou a lâmina superior de volta ao ponto original antes de eliminar o poder assegurar a segurança.

Instrução de B. Operação:

1. Conecte à fonte de alimentação e ligue o interruptor. Luzes indicadoras 0 e 400/600 instantâneo, imprensa o botão que corresponde à luz de piscamento, a vontade clara sobre continuamente. Pressione o interruptor de pé, e a lâmina superior retornará à origem e pode mover-se entre 0 - 400/600. Chave 0 do toque ou chave 400/600 para permitir que a baliza luminosa pisque, e toque 100/150. 200/300. de 300/450. Toda a chave pode permitir que as duas luzes correspondentes façam-nas sobre constantemente, a seguir a lâmina superior viaja entre estas duas luzes e a lâmina superior pode viajar entre quaisquer pontos de 0-400/600.

2. Ajuste a diferença entre as lâminas superiores e mais baixas, geralmente entre 0,1 e 0,2. A diferença entre a lâmina de posicionamento superior e uma mais baixa lâmina de posicionamento é geralmente igual à espessura da placa de PC.

3. Os cortadores superiores e mais baixos devem estar no mesmo plano, e o erro não pode exceder 0.1mm.

4. Ajustando o método da distância excêntrica

5. A plataforma de trabalho pode ser ascendente ou descendente ajustado.

6. Ajuste o curso e a velocidade de corte, e ajustar o método seguirá o método do ajuste mencionou acima.

7. Pise no interruptor de pedal, e tente às vezes. Em caso de nenhum abnormity, o trabalho formal pode ser começado.

Manutenção de C. Básico:

1. Após a conclusão do trabalho, gire por favor fora da fonte de alimentação e remova as sucatas.

2. Atenção do pagamento à proteção de cortadores superiores e mais baixos.

3. Quando a máquina é fora do trabalho por muito tempo, remova por favor a parte superior e para abaixar cortadores e revestimento com o óleo para proteger. Limpe-a por favor antes de usar.

4. Pague a atenção a verificar a asseguração de todos os parafusos
