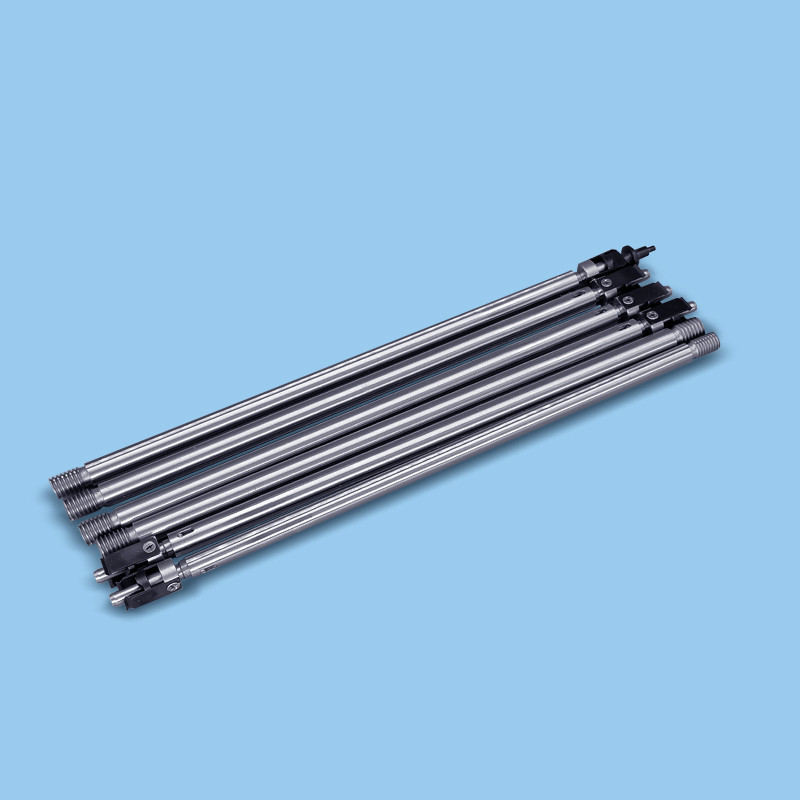

Revestimento do eixo 6mm DIC da ranhura do eixo XJS 6 do bocal de Yamaha Yv100

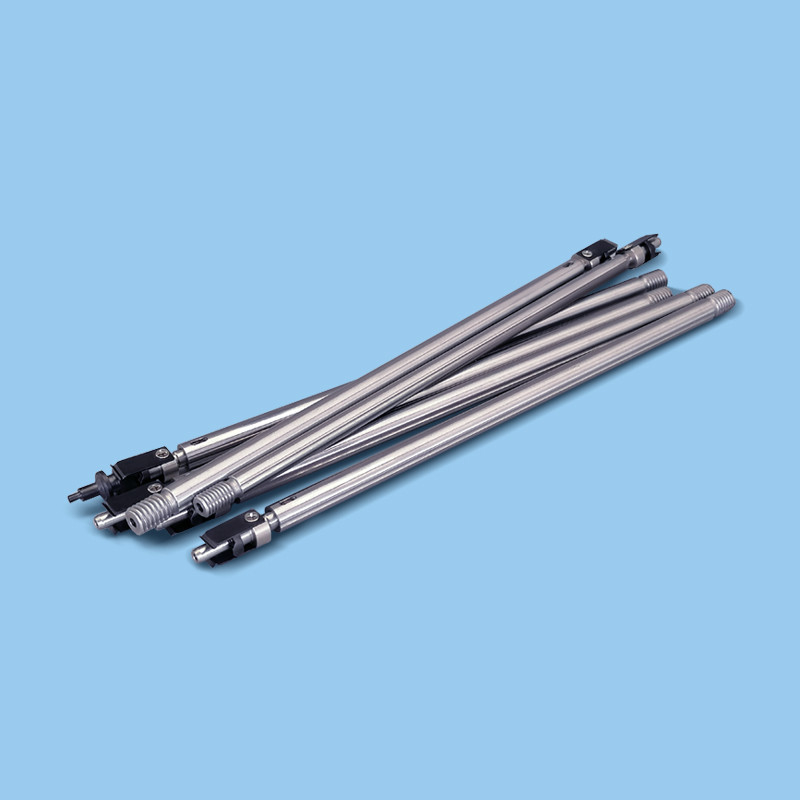

Revestimento do eixo 6mm DIC da ranhura do eixo XJS 6 do bocal de Yamaha Yv100

Yamaha provê de bocal a fabricação principal da fonte da garantia da precisão do eixo da ranhura da máquina do eixo XJS 6

CNSMT é uma da fabricação a mais grande do bocal do yamaha do smt e do eixo do bocal em China, nós produz todos os modelos da picareta do smt e o bocal e o eixo da máquina do lugar, incluem o bocal do yamaha yv100, bocal do yamaha yg200, eixo do bocal do yamaha yg12 ys12 ys24 ysm10 ysm20 ysm40, bocal de Samsung, bocal de panasonic, bocal de fuji, bocal do juki,

Técnica do fundo:

Mounter, igualmente conhecido como o “mounter” ou “o sistema de superfície da montagem”, na linha de produção, é configurado após a impressora do distribuidor ou da tela, e os componentes de superfície da montagem são colocados exatamente movendo a cabeça da colocação um dispositivo na almofada do PWB;

quando a máquina existente da colocação está no uso, as impurezas inúteis tais como resíduos da matéria prima e a poeira causarão a grande interferência à colocação da placa de circuito da microplaqueta e afetarão seriamente o rendimento do produto.

Elementos técnicos da realização:

Em virtude dos defeitos acima mencionados da arte prévia, a finalidade da invenção atual é fornecer uma estrutura da haste do bocal da máquina da colocação, que está usada para resolver as impurezas inúteis tais como resíduos e poeira da matéria prima quando a máquina existente da colocação na arte prévia está no uso.

Causará muita interferência ao trabalho do remendo da placa de circuito do remendo, e afetará seriamente o rendimento do produto.

A fim conseguir as finalidades acima e outras relacionadas, a invenção atual fornece uma estrutura da haste do bocal de incluir do mounter da microplaqueta: uma haste do bocal, um assento da haste do bocal e um mecanismo da remoção de poeira, e a haste do bocal são fixados no assento da haste do bocal, o mecanismo da remoção de poeira são arranjados no lado do assento da haste do bocal da sução.

O mecanismo da remoção de poeira inclui um assento de deslizamento. O assento de deslizamento é arranjado na superfície lateral do assento da haste do bocal da sução e pode deslizar para cima e para baixo livremente. O interior do assento de deslizamento é fornecido com um tubo de sopro, e a superfície da extremidade superior do assento de deslizamento é desde que há uma válvula de solenoide, a parte inferior da válvula de solenoide é conectada ao maçarico, e o lado superior do assento de deslizamento é equipado com um dispositivo de armazenamento do gás. O dispositivo de armazenamento do gás é conectado com a válvula de solenoide através de um cotovelo.

A posição do bocal da sução na parte inferior da haste do bocal corresponde à posição do bocal da sução. Um lado da cabeça de sopro é conectado à haste móvel, e a parte inferior do assento de deslizamento é fornecida com uma haste fixa. A haste fixa e a haste móvel são conectadas por um mecanismo da dobradiça, e o assento de deslizamento é longe da superfície lateral do assento da haste do bocal. Um cilindro do ar é arranjado abaixo, e a haste telescópica no cilindro do ar é conectada com a haste móvel através de uma haste de conexão.

Adotando esta solução técnica: quando a haste do bocal da sução absorve os componentes eletrônicos, o assento de deslizamento desliza para baixo de modo que a cabeça de sopro e o bocal da sução abaixo da haste do bocal da sução estejam a mesmo nível, e o cilindro é estendido então, e a haste telescópica do cilindro é conduzida pela haste que de conexão a haste móvel gerencie em torno do mecanismo da dobradiça conectado com a haste fixa.

A haste móvel conduz a cabeça de sopro para mover-se. Sob a ação da mangueira, a cabeça de sopro muda seu ângulo. Os furos de sopro na cabeça de sopro para corresponder aos componentes eletrônicos absorvidos pela haste do bocal. A válvula de solenoide é aberta, e o gás incorpora a cabeça de sopro do dispositivo de armazenamento do gás através do maçarico.

Os sopros principais de sopro na superfície do componente eletrônico para remover a poeira e as impurezas na superfície do componente eletrônico. Então o cilindro e o assento de deslizamento são restaurados. Quando a haste do bocal da sução move o componente eletrônico quando a correia transportadora está acima da placa eletrônica, o assento da haste do bocal da sução para de mover-se, e o assento de deslizamento desliza para baixo.

A cabeça de sopro, com a ação do cilindro do ar, a haste de conexão e a haste móvel, enfrenta diretamente a posição onde a placa eletrônica será montada, e então a válvula de solenoide abre. O gás incorpora a cabeça de sopro do dispositivo de armazenamento do gás através do maçarico. Os sopros principais de sopro na superfície da placa eletrônica para remover a poeira e as impurezas na superfície da placa eletrônica.

Então o cilindro e o assento de deslizamento são restaurados, e a haste do bocal une os componentes eletrônicos à placa eletrônica. superior.

Em uma incorporação da invenção atual, um sulco deslizante é fornecido na superfície lateral do assento da haste do bocal da sução conectado com o assento de deslizamento, e um trilho deslizante é fornecido na superfície lateral que conecta o assento de deslizamento e o assento da haste do bocal da sução. As rampas são combinadas.

Adotando esta solução técnica: o assento de deslizamento e o assento da haste do bocal são conectados através de um trilho deslizante e de um sulco deslizante, que melhore a estabilidade da conexão entre o assento de deslizamento e o assento da haste do bocal, e facilitam o assento de deslizamento na superfície do furto do assento da haste do bocal para cima e para baixo.

Em uma incorporação da invenção atual, ambos os lados do assento da haste do bocal da sução e o assento de deslizamento são conectados pelos cilindros telescópicos hidráulicos.

Adotando esta solução técnica: o assento de deslizamento é controlado para deslizar na superfície do assento da haste do bocal com a extensão e a contração do cilindro telescópico hidráulico, que melhora a precisão do movimento do assento da corrediça e facilita o controle.

Em uma incorporação da invenção atual, uma entrada de ar é fornecida no meio da superfície da extremidade superior do dispositivo de armazenamento do ar, e o dispositivo de armazenamento do ar é conectado ao tanque de gás de alta pressão através da entrada de ar.

Adotando este esquema técnico: o gás de alta pressão incorpora primeiramente o dispositivo de armazenamento do gás através da entrada de ar, e entra então no maçarico através do dispositivo de armazenamento do gás, assegurando-se de que a pressão de ar em cada maçarico seja consistente, e melhorando a qualidade da remoção de poeira do mecanismo da remoção de poeira.

Em uma incorporação da invenção atual, uma pluralidade de hastes do bocal é fornecida no assento da haste do bocal, e o número de cabeças de sopro corresponde ao número de hastes do bocal.

Adotando esta solução técnica: cada bocal na haste do bocal corresponde a uma cabeça de sopro, que melhore a eficiência e a qualidade da remoção de poeira.

Em uma incorporação da invenção atual, há três cilindros, que são distribuídos uniformemente na superfície do assento de deslizamento.

Como mencionado acima, a estrutura da haste do bocal da máquina da colocação da invenção atual tem os seguintes efeitos benéficos:

No modelo de serviço público, um mecanismo da remoção de poeira é arranjado em um lado do assento da haste do bocal da sução.

Mudando o ângulo da cabeça de sopro, o fluxo de ar está fundido à superfície do componente eletrônico quando a haste do bocal da sução absorve o componente eletrônico, e a poeira na superfície do componente eletrônico está removida.

Durante a montagem, o fluxo de ar é fundido à superfície da placa eletrônica para remover a poeira na placa eletrônica, para assegurar-se de que os componentes eletrônicos e a placa eletrônica estejam livres da poeira e as impurezas quando os componentes eletrônicos são montados, que melhora eficazmente a qualidade de trabalho da montagem componente eletrônica, e o mecanismo da remoção de poeira tenham a eficiência alta da remoção de poeira, a estrutura do dispositivo simples e a operação fácil.

Descrição dos desenhos

O Fig. 1 mostra um diagrama esquemático da ideia dianteira de uma estrutura da haste do bocal de um mounter da microplaqueta em uma incorporação da invenção atual.

Figura 2 mostra um diagrama esquemático da ideia lateral direita da estrutura da haste do bocal da máquina da colocação na incorporação da invenção atual.

O Fig. 3 mostra um diagrama esquemático da estrutura interna de uma estrutura da haste de otário de um mounter na incorporação do modelo de serviço público em uma vista direita.

O Fig. 4 é um diagrama esquemático que mostra a estrutura interna do mecanismo da remoção de poeira da estrutura da haste do bocal da máquina da colocação na incorporação da invenção atual.

Entre eles, 1. hastes do bocal; 2. assento da haste do bocal; 3. cilindro telescópico hidráulico; 4. assento de deslizamento; 5. rampa; 6. dispositivo de armazenamento do ar; 7. cilindro; 8. haste de conexão; 9. orifício de admissão do ar; 10, cotovelo; 11, trilho da corrediça; 12, haste fixa; 13, haste móvel; 14, cabeça de sopro; 15, válvula de solenoide; 16, mangueira; 17, maçarico.

Maneiras detalhadas

Os seguintes exemplos específicos ilustram a aplicação da invenção atual. Aqueles familiares com esta tecnologia podem facilmente compreender as outras vantagens e efeitos da invenção atual dos índices divulgados nesta especificação.

Consulte por favor para figurar 1 para figurar 4. Deve-se notar que a estrutura, relação, tamanho, etc. mostrados nos desenhos de acompanhamento nesta especificação são usados somente para combinar o índice divulgado na especificação para a compreensão e a leitura daquelas familiares com esta tecnologia, e não pretendidos limitar a aplicação deste modelo de serviço público.

Consequentemente, não tem nenhum significado técnico. Toda a alteração estrutural, mudança proporcional do relacionamento, ou ajuste do tamanho devem ainda cair no âmbito do índice técnico divulgado pelo modelo de serviço público podem ser cobertos.

Ao mesmo tempo, os termos tais como “superior”, “para abaixar”, “saido”, “direito”, “meio” e “um” mencionaram nesta especificação são somente para a conveniência da descrição e não são usados para limitar o texto. O espaço do modelo de serviço público que pode ser executado, da mudança ou do ajuste de seu relacionamento relativo, sem mudanças substanciais ao índice técnico, será considerado igualmente como o espaço da aplicação do modelo de serviço público.

Consultar a figurar

1, a invenção atual fornece uma estrutura da haste do bocal de incluir do mounter da microplaqueta: uma haste 1 do bocal, um assento 2 da haste do bocal e um mecanismo da remoção de poeira. A haste 1 do bocal é fixada no assento 2. da haste do bocal. O mecanismo da remoção de poeira é arranjado no lado do assento 2. da haste do bocal da sução. O mecanismo da remoção de poeira inclui um assento de deslizamento 4, que seja arranjado na superfície de um lado do assento 2 da haste do bocal e de corrediças para cima e para baixo livremente. O interior do assento de deslizamento 4 é fornecido com um tubo de sopro 17, a superfície da extremidade superior do assento de deslizamento 4 é fornecida com uma válvula de solenoide 15, a parte inferior da válvula de solenoide 15 é conectada com um maçarico 17, e o lado superior do assento de deslizamento 4 é fornecido com um dispositivo de armazenamento 6 do gás que seja conectado à válvula de solenoide 15 através de um cotovelo 10, e funde a parte inferior da traqueia 17 é conectado a uma cabeça de sopro 14 através de uma mangueira 16. A posição da cabeça de sopro 14 corresponde à posição do bocal da sução na parte inferior da haste 1. do bocal. Um lado da cabeça de sopro 14 é conectado a uma haste móvel 13, e a parte inferior do assento de deslizamento 4 é fornecida com uma haste fixa 12. A haste fixa 12 e a haste móvel 13 são conectadas por um mecanismo da dobradiça. Um cilindro 7 do ar é fornecido sob a superfície lateral do assento de deslizamento 4 longe do assento 2 da haste do bocal, e a haste telescópica no cilindro 7 do ar é conectada com a haste móvel 13 através de uma haste de conexão 8.

Um sulco 5 da corrediça é fornecido na superfície lateral do assento 2 da haste do bocal conectado com o assento de deslizamento 4, e um trilho 11 da corrediça é fornecido na superfície lateral do assento 4 da corrediça conectado com o assento 2 da haste do bocal, e o trilho 11 da corrediça e o sulco 5 da corrediça são fornecidos. Coopere.

O assento 2 da haste do bocal da sução e o assento de deslizamento 4 são conectados pelos cilindros telescópicos hidráulicos 3 em ambos os lados.

Uma entrada de ar 9 é fornecida no meio da superfície da extremidade superior do dispositivo de armazenamento 6 do ar, e o dispositivo de armazenamento 6 do ar é conectado a um tanque de gás de alta pressão através da entrada de ar 9.

Uma pluralidade das hastes 1 do bocal da sução é fornecida no assento 2 da haste do bocal da sução, e o número das cabeças de sopro 14 corresponde ao número das hastes 1. do bocal da sução.

Há três cilindros 7 que são distribuídos uniformemente na superfície do assento de deslizamento 4.

Para resumir, o modelo de serviço público atual é equipado com um mecanismo da remoção de poeira no lado do assento da haste do bocal da sução. Mudando o ângulo da cabeça de sopro, quando a haste do bocal da sução absorve os componentes eletrônicos, o fluxo de ar é fundido à superfície dos componentes eletrônicos para remover a poeira na superfície dos componentes eletrônicos. ,

Ao montar componentes eletrônicos, o fluxo de ar é fundido à superfície da placa eletrônica para remover a poeira na placa eletrônica, para assegurar-se de que os componentes eletrônicos e a placa eletrônica estejam livres da poeira e das impurezas quando os componentes eletrônicos são montados,

qual melhora eficazmente a montagem de componentes eletrônicos a qualidade de trabalho do mecanismo da remoção de poeira é alta, a eficiência da remoção de poeira do mecanismo da remoção de poeira é alta, o mecanismo do dispositivo é simples, e a operação é simples. Consequentemente, o modelo de serviço público supera eficazmente vários defeitos na arte prévia e tem um valor industrial alto.

As incorporações acima mencionadas somente ilustram exemplar os princípios e os efeitos do modelo de serviço público atual, e não são usadas para limitar o modelo de serviço público atual. Qualquer um familiar com esta tecnologia pode alterar ou mudar as incorporações acima mencionadas sem partir do espírito e do espaço da invenção atual.

Consequentemente, todas as alterações ou mudanças equivalentes terminadas por aquelas com conhecimento ordinário no campo técnico sem partir do espírito e das ideias técnicas divulgados pelo modelo de serviço público atual devem ainda ser cobertas pelas reivindicações do modelo de serviço público atual.
