Gabarito da calibração do alimentador de FUJI CP6 CP7, instrumento da calibração do ALIMENTADOR de SMT

Descrição do produto

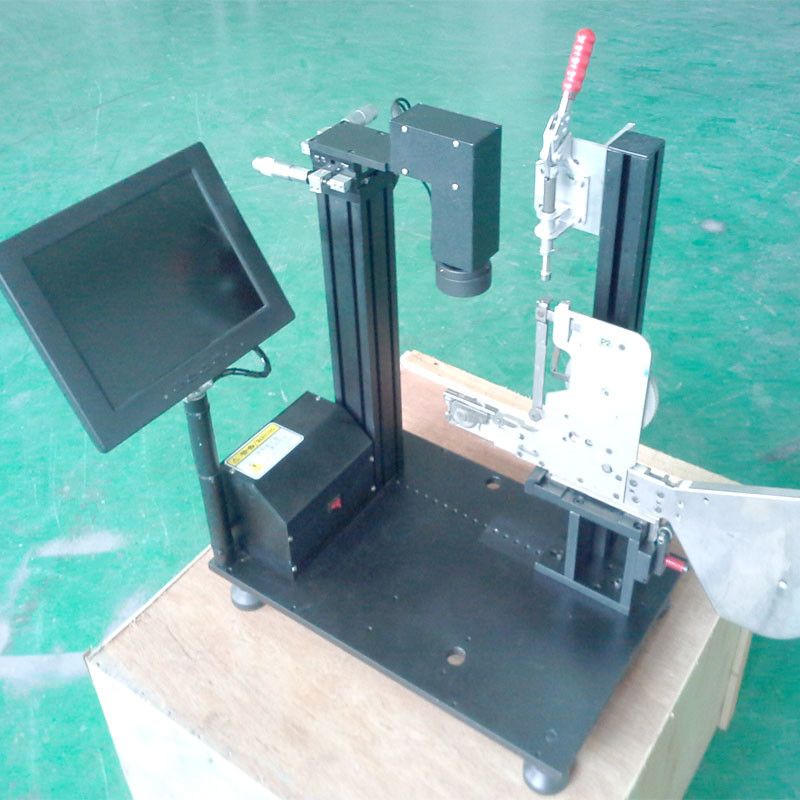

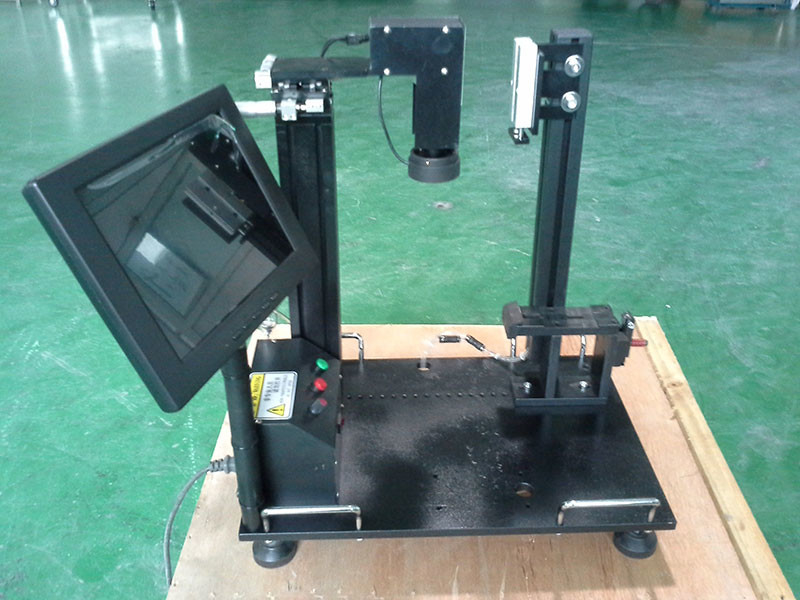

Calibrador do ALIMENTADOR de FUJI CP6
1. A estrutura da máquina inteira é simplificada, a operação é simples, e a função é aperfeiçoada. E engrenagens da elevada precisão do uso para assegurar a estabilidade da posição e para melhorar extremamente a eficiência do trabalho.

2. Testes de precisão. Recuperando a posição, a altura, e a altura da barra da pressão podem toda exatamente ser medidas. Pode melhor agarrar o estado da qualidade.

3. O uso da exposição de diodo emissor de luz da cor, iluminação do diodo emissor de luz, câmera do CCD da ampliação de 50 vezes, faz a estrutura mais compacta e bonita. Reduza eficazmente a fadiga do olho e melhore a qualidade do trabalho.

4. É fácil de operar, e pode simular a máquina da colocação, automaticamente e para observar continuamente a posição de escolha, pode mais claramente agarrar a qualidade da corrida contínua do ALIMENTADOR, para controlar mais eficazmente a taxa de jogo.

Funções e características:
1. ajuste da linha central de X-Y-Z;
2. câmera da linha central que pode ser ajustada diretamente;
3. fonte de alimentação de DC 220V incorporado;
4. cursor transversal com escala;
5. automóvel e função de etapa;
6. exposição de diodo emissor de luz;
7. dispositivo elétrico do controle do alimentador;
8. correia do controle do alimentador de 8*2mm/12*4mm/16*8mm e de 24*8mm.

Finalidade: O instrumento da calibração do ALIMENTADOR é usado para calibrar o ALIMENTADOR modelo

2. Especificações de produto

2-1. Parâmetros principais do equipamento:

2-1-1. Poder entrado: AC220V (50HZ),

2-1-2. Poder avaliado: 45 W

2-1-3. Pressão de ar do equipamento da fonte: 0.5MPa (=5bar)

2-1-4. Dimensões totais (tamanho de corpo): length×width×height=450mm×300mm×540mm

2-1-5. Peso do equipamento (com exclusão do monitor): 28Kg

2-1-6. Curso ajustável da peça da transmissão:
Sentido de X: 37±0.5mm
Sentido de Y: 37±0.5mm

2-2. Parâmetros componentes:
2-2-1. Câmera do CCD:

Dados do índice do parâmetro
Cor
Tamanho do CCD 1/4 de polegada
Definição 400TVL
AMIGO do sistema de sinal
Iluminação mínima (F1.2) ≤1.5Lux
Relação C/CS da lente
C.C. 12V da tensão de funcionamento
Temperatura de trabalho -10℃~+50℃
Umidade do ambiente de trabalho: 40%~95%, pressão atmosférica: 86Kpa~106 Kpa

2-2-2. Lente de ampliação:

Lente de Telecentric, distância ajustável 10MM---800MM

2-2-3. Colora a exposição de cristal líquida:
Fonte de energia: C.A.: 180~250V 50Hz
Consumo de potência: 15W
Entrada-: 0.7~1.4Vpp, 75Ω
Estrutura do caso: capa de plástico, painel do LCD
Cor: Preto
Definição horizontal do centro: ≥800TVL
Dimensões: 300 (W) × do × 300 (h) 100 (d)
Peso: 38Kg

2-2-4. Luzes do trabalho:
Tensão de funcionamento: C.C. 12V
Consumo de potência avaliado: 10W
2-3. Condições do ambiente de trabalho:
Temperatura: +10℃~+35℃
Umidade: abaixo de 50% (35℃) abaixo de 90% (20℃)
Ambiente de cerco: Não deve haver nenhum gás corrosivo.

3. Como usar o produto
3-1. Preparação antes da inspeção
* instale por favor o monitor e conecte-o a uma fonte de alimentação 220v. Use um cabo de sinal de vídeo para conectar o terminal de saída do CCD à relação de entrada do sinal de vídeo do monitor.
* conecte o cabo da tomada da C.C. ao jaque da entrada de poder da câmera do CCD.
* conecte a fonte de alimentação da caixa de controle elétrica à fonte de alimentação 220v.
* gire primeiramente sobre o interruptor na parte de trás da caixa de controle elétrica e do interruptor de alimentação da exposição. Neste tempo, haverá um cursor transversal da escala indicado na exposição; se não se indica, verifique por favor se os fios de fonte e de sinal de alimentação estejam corretos. Ajuste o brilho e o contraste da exposição até que a exposição esteja clara.
* instale a régua da calibração em um ALIMENTADOR com a melhor taxa da colocação na produção, instale o ALIMENTADOR na plataforma da colocação, e fixe-o.
* botão do ciclo/parada: Pressione o botão do ciclo/parada uma vez, e o motor conduzirá a etapa do alimentador um para a frente. Keep que pressionam o botão do ciclo/parada, e a máquina conduzirão automaticamente o motor para conduzir para a frente o alimentador até que o botão esteja liberado.
* auto/chave manual: Pressione auto/chave manual uma vez, a luz da exposição é sobre, para pressionar o ciclo/param chave uma vez para conduzir o motor para conduzir continuamente para a frente o alimentador. Pressione a chave do ciclo/parada outra vez, e o motor de movimentação pausará.
* chave de controle da velocidade: Ajuste o interruptor de controle da velocidade, e a velocidade de conduzir o motor mudará em conformidade.
3-2. Método da medida
Gire os botões do ajuste nos sentidos de X, de Y, e de Z para mover o cursor transversal na exposição para o centro da posição da sução do alimentador padrão, e faça-os consistentes com o centro do cursor transversal da escala. Use o cursor transversal da escala como uma referência para determinar a posição à-estar-calibrada do intervalo da alimentação do alimentador.
3-3. Ajuste do alimentador
Caso necessário, faça os seguintes ajustes.
(1) ajuste da posição do intervalo no sentido de X

(2) confirmam

①Confirme a posição do intervalo

②Confirmação da posição do obturador

3-3-1. Ajuste da posição do intervalo no sentido de X

(1) primeiramente para usar o alimentador padrão para determinar a posição de alimentação correta do intervalo,
(2) instalam a régua da calibração no alimentador a ser ajustado.
Nota: A régua da calibração deve ser medida de uma posição aproximadamente 30mm longe do furo dianteiro.
(3) remova por favor a tampa de extremidade do alimentador que precisa de ser ajustado (segundo as indicações de figura 1), e para instalá-la então na base do alimentador.
(4) levemente para afrouxar o parafuso de fixação da engrenagem de sem-fim.
(5) gire o eixo do motor, aperte o dispositivo da anti-rotação no eixo à posição do cartão do corpo, e pressione-o com seus dedos. Neste tempo, o eixo do motor não se move.
Gire e ajuste a haste da engrenagem de sem-fim, a engrenagem de sem-fim conduz a engrenagem grande para ajustar a posição de alimentação à posição correta, de modo que a posição do intervalo da régua da correção seja ajustada
Alinhe o furo com o centro do cursor transversal na exposição, e aperte então o parafuso da fixação da engrenagem de sem-fim.
(6) a carga e para descarregar duas vezes o alimentador, confirma que a posição do intervalo não mudou,
(7) pressione o botão dianteiro no alimentador diversas vezes confirmar se a posição de alimentação está correta.

3-3-2. Confirme
(1) confirmam a posição do intervalo
Após o ajuste, confirme a posição do intervalo sobre o corpo do dispositivo elétrico, se a posição é enviesada, reajustam-na por favor.
Nota: Ao confirmar a posição do intervalo, pressione por favor o “avanço lento” da chave ao selecionar a posição para confirmar. Além, carregue e descarregue o alimentador da fita 3 vezes,
Confirme o lugar repetidamente.
(2) confirmam a posição do obturador
Na base do alimentador, confirme o centro do obturador no sentido de X
Se o coração é no centro do cursor transversal no microscópio.
Se a posição é enviesada demasiado, substitua o protetor superior.

4. Manutenção
4-1. Inspeção diária

(1) verificam por favor a superfície de contato do alimentador e da base do alimentador para ver se há colisões e os objetos estrangeiros (sujeira, etc.) causados pela colisão.

(2) usam por favor seus olhos para verificar se a régua da correção esteja dobrada, e verificam se o furo da mordida da roda dentada esteja vestido ou não.

(3) o instrumento da calibração do alimentador precisa de ser mantido limpo. Não colida o alimentador contra o corpo da máquina durante a eliminação de erros. A superfície deve ser limpada após cada uso. A base do alimentador deve ser adicionada com uma quantidade apropriada de óleo de lubrificação. Depois que a régua da calibração é usada acima, sua integridade deve ser assegurada para evitar a deformação e afetar a precisão.

(4) após ter usado o calibrador, se você não o usa por muito tempo, cubra por favor a tampa da lente de ampliação para impedir que a lente obtenha sujo e danificado.
