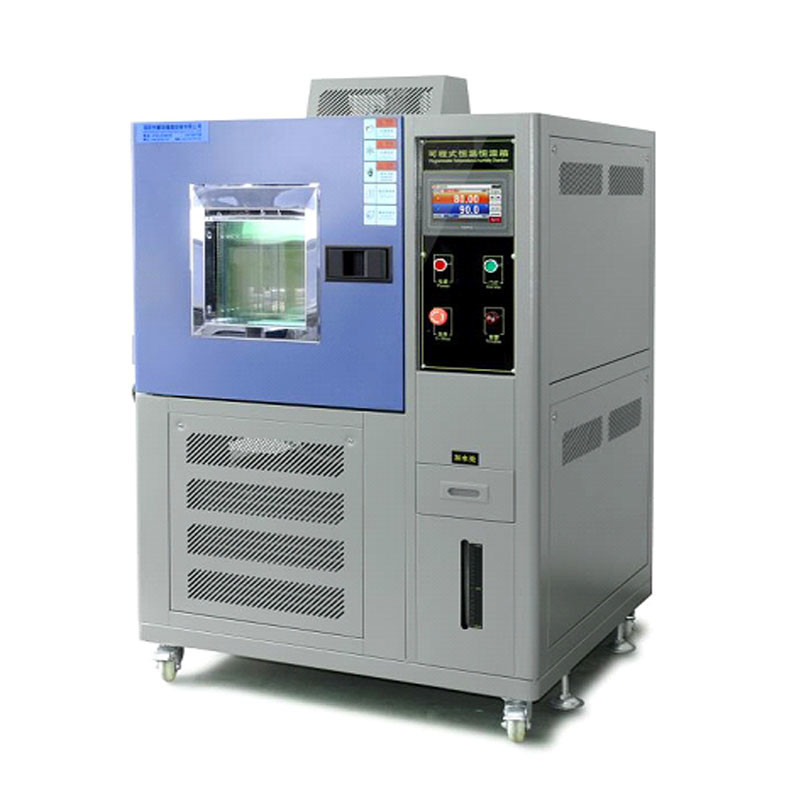

Câmara programável 380v 7.5KW da temperatura LX-100 e do teste da umidade
Câmara programável da temperatura LX-100 constante e do teste da umidade
|
Este equipamento de teste proibe: Teste e armazenamento das amostras de substâncias inflamáveis, explosivas, e temporárias Teste e armazenamento de amostras materiais corrosivas Testes ou armazenamento de amostras biológicas Teste e armazenamento de amostras eletromagnéticas fortes da fonte da emissão |
|||
| Modelo do dispositivo | LX-10 | ||
| Tamanho do estúdio | 400×500×500mm | ||
| Dimensões | 950×1100×1600mm | ||
| Poder total | 7.5KW | ||
| Parâmetros de desempenho principais | variação da temperatura | -40℃~+150℃ | |
| Desvio da temperatura | ≤±2.0℃ | ||
| Flutuação da temperatura | ≤±0.5℃ | ||
| Escala de umidade | 20~98% R.H | ||
| Desvio da umidade | ≤±0.5%R.H | ||
| Flutuação da umidade | ≤±2.5%R.H | ||
| Elevação da temperatura e taxa da queda | A velocidade de arrefecimento média é 0.7℃~1℃/min; a taxa de aquecimento média é 3℃/min | ||
| Sistema de controlo elétrico |
Controlador da temperatura TT-5166 e de programa da umidade Tela táctil da cor
|
||
| Exposição | 7" exposição do LCD da cor | ||
| Modo de operação | Valor fixo ou programa | ||
| Ajustando o método | Chinês/menu inglês, entrada do tela táctil | ||
| Capacidade do programa | Pode armazenar 50 grupos e 50 programas de teste | ||
| Comprimento do programa | Até 50 segmentos pelo programa | ||
| Ciclos | Cada segmento de programa pode ser dado um ciclo 999 vezes | ||
|
Área predeterminada
|
Temperatura: -100℃~+200℃ | ||
| Umidade: 0~99.9%RH | |||
| Tempo: 0~99 horas 59 minutos | |||
|
Definição
|
Temperatura: 0.1℃ | ||
| Umidade: 0.1%RH | |||
| Tempo: 0.1min | |||
| entre | Resistência da platina PT100 | ||
| Função subordinada | Função da exposição de alarme (razão alerta da falha), temperatura da função da proteção da falha de energia, o superior e o mais baixo de limite e função do alarme da umidade, função de sincronismo (começo automático e parada automática), função do autodiagnóstico. | ||
| Levantamento de dados da medida | Resistência da platina PT100 | ||
|
Material do armário
|
Material interno da caixa | Placa SUS304 de aço inoxidável | |
| Material exterior da caixa | A placa de aço laminada pulverizou | ||
| Material de isolação | Espuma de poliuretano + fibra de vidro rígidas | ||
| porta | Única porta com a janela de observação, iluminando a lâmpada, a dobradiça esquerda e o punho esquerdo | ||
|
Aquecimento e sistema de humedecimento
|
Calefator | calefator de aquecimento elétrico do fio da liga do Níquel-cromo | |
| humidificador | Modo de controle do calefator: Modo de controle do PID, usando o não-contato e a outra modulação de largura de pulso periódica SSR (relé de circuito integrado) | ||
| refrigerando o sistema | Compressores da refrigeração | Método de aquecimento elétrico da humidificação da calha rasa | |
| Método refrigerando | Calefator elétrico blindado de aço inoxidável | ||
| método refrigerando | Modo de controle do humidificador: Modo de controle do PID, usando o não-contato e a outra modulação de largura de pulso periódica SSR (relé de circuito integrado) | ||
| Evaporador | Dispositivo de controle nivelado da água, dispositivo de queimadura anti-seco do calefator | ||
| Condensador evaporativo | Compressor de pistão completamente fechado de França Taikang | ||
| Condensador | Refrigeração mecânica da unidade da compressão | ||
| Método de controle do refrigerador | Refrigerado a ar | ||
| O líquido refrigerante | R404a/R23 | ||
| equipamento de segurança | protetor do escapamento | Protetor da sobrepressão do compressor | |
| Protetor de temperatura excessiva na caixa | Protetor do superaquecimento do compressor | ||
| Protetor do superaquecimento do fã | Protetor da sobrecarga do compressor | ||
| Protetor da sequência de fase | Protetor do sistema da via navegável | ||
| sistema de fonte da água | Método da fonte de água | Elevador da bomba | |
| Tanque de armazenamento | 1 tanque de água incorporado | ||
| Qualidade de água | Água pura limpa (o água da torneira limpo está igualmente disponível) | ||
| Configuração padrão | O aquecimento elétrico oco moderou a janela de observação de vidro (W350mm*H280mm) 1 | ||
| 1 lâmpada fluorescente (AC220V) | |||
| 1 furo do cabo (∮50mm), com tomada de borracha | |||
| Cabo de alimentação 5m | |||
| 4 prateleiras da amostra, 2 prateleiras | |||
| Condições do uso | fonte de alimentação | ○Fio aterrando protetor do três-fio bifásico de AC220V; | |
| Ambiente do uso | ○Escala de flutuação permissível da tensão: AC220V ±10% | ||
| local | ○Escala de flutuação permissível da frequência: 50Hz ±0.5 hertz | ||
| cumpra o padrão | Condições técnicas da câmara úmida do teste de calor GB10586-200 | ||
| Condições GB10589-2006 técnicas da câmara do teste da baixa temperatura | |||
| Condições técnicas da câmara do teste da temperatura do alto e baixo GB10592-2006 | |||
| Condições técnicas da câmara de alta temperatura do teste GB11158-2006 | |||
| GB/T2423.1-2001 teste A: Método do teste da baixa temperatura | |||
| GB/T2423.2-2001 teste B: Método de alta temperatura do teste | |||
| GB/T2423.3-1993 teste Ca: Teste de calor úmido constante | |||
| DB do teste GB/T2423.4-1993: Método úmido alterno do teste de calor | |||
| Eletricista GB/T5170.2-1996 e equipamento de teste básico eletrônico da temperatura do método da verificação do parâmetro do equipamento de teste ambiental do produto | |||
| Equipamento de teste úmido do calor do produto de teste ambiental do equipamento do parâmetro da verificação do método básico elétrico e eletrônico de GB/T5170.5-1996 | |||
lista da configuração
| nome | Tipo da origem | Observação | |
| 1 | Controlador | TATO | 5166 7inch |
| 2 | Interruptor eletromagnético | Taiwan Shilin | SP-11 |
| 3 | Relé intermediário | Omron | MY2J |
| 4 | Temporizador | Japão CKC | AH3-2 |
| 5 | Sobre a proteção da temperatura | ARCO-ÍRIS de Coreia do Sul | TS-320S |
| 6 | SSR | Taiwan Yangming | ASR03-40DA |
| 7 | Sensor de temperatura | Xuanrong, Taiwan | PT100 |
| 8 | lanterna elétrica | Osram | 220V18W |
| 9 | Nenhum interruptor do fusível | Taiwan Shilin | 220V40A |
| 10 | Fã da circulação | YEZHENG | 220V60W |
| 11 | moinho de vento | Taiwan Shangyu | 6F |
| 12 | compressor | Taikang | 1.5P |
| 13 | Condensador | Koveli | |
| 14 | Fã de condensação | Dunli alemão | 220V350M |
| 15 | Secador do filtro | Danfoss | DCL0325 |
| 16 | Válvula de verificação | Danfoss | NRV16S |
| 17 | A válvula eletromagnética | Garça-real japonesa | NEV202DXF |
| 18 | Tração-tipo permutador de calor | Taiwan Gaoli (cascata adotada) | CB14-20HSR16 |
| 19 | Evaporador | Taiwan Hongjian | personalize |
| 20 | O líquido refrigerante | Du Pont | R404A/R23 |
| 21 | Calefator | Taiwan Longxing | 220V2000W |
| 22 | Bomba de água | Hong Kong Huaxing | 500ml/min |
| 23 | Dispositivo puro da fonte de água | Taiwan ele Zhong | 30L |
| 24 | fonte de alimentação | POÇO MÉDIO | 24V |
