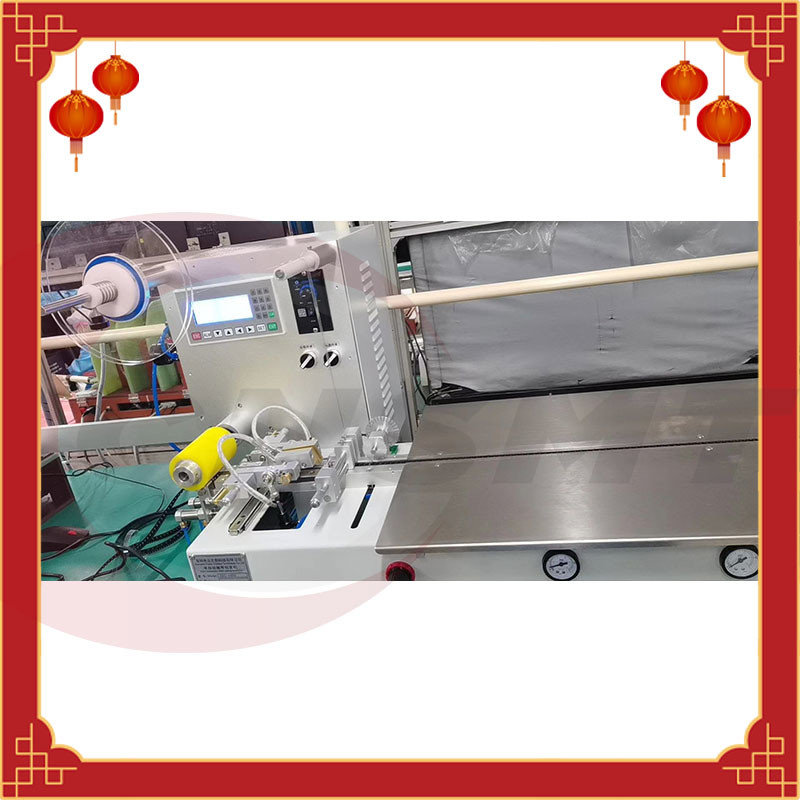

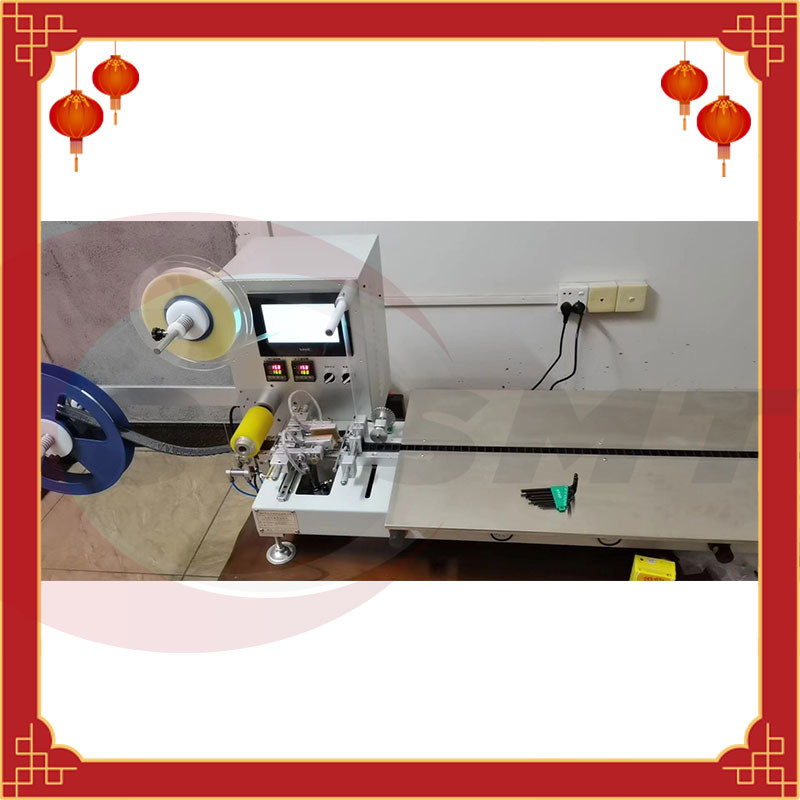

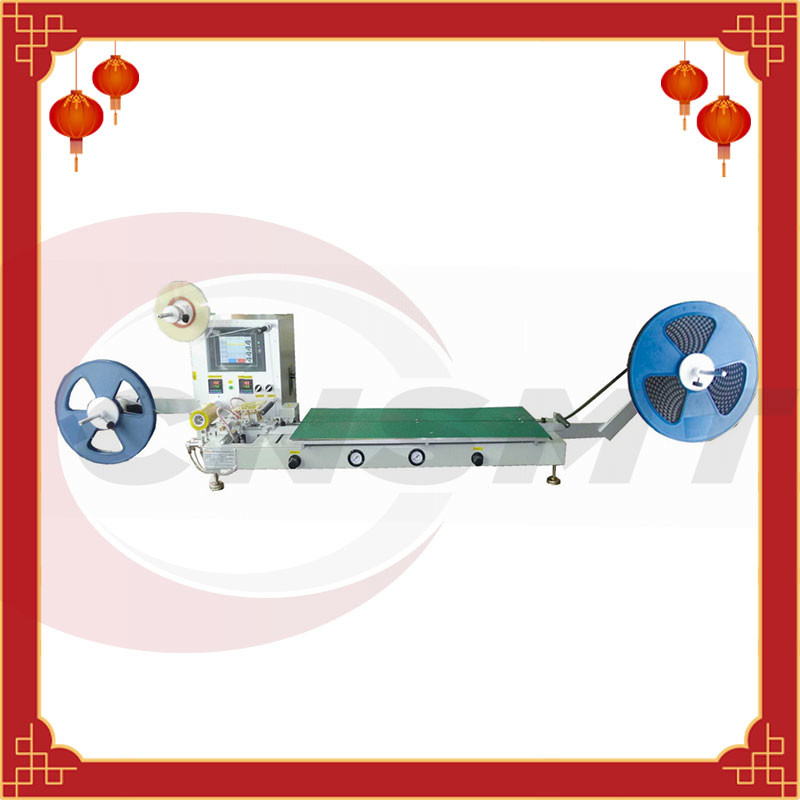

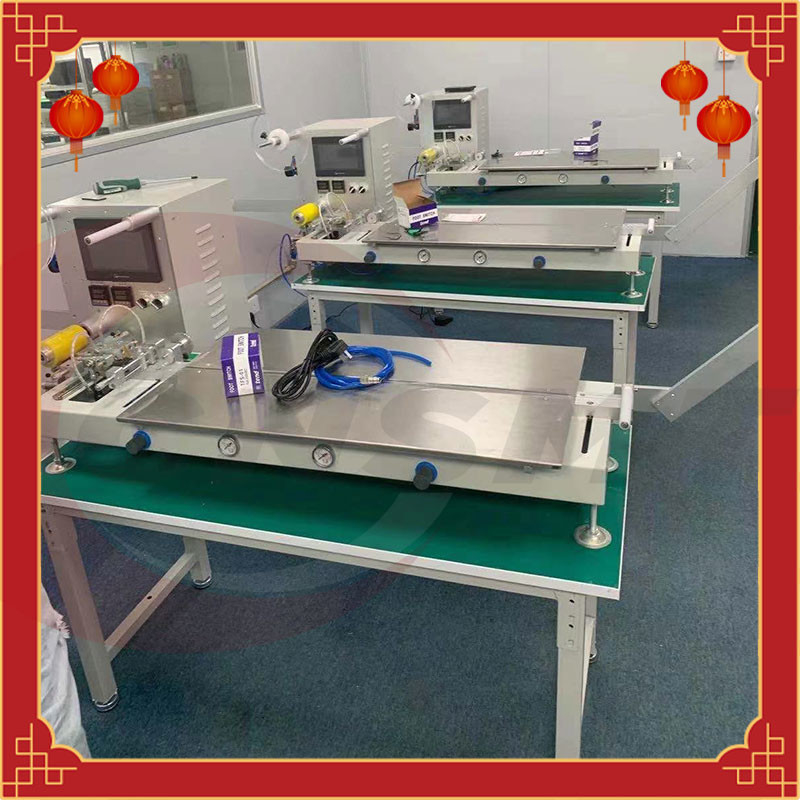

Máquina de embalagem componente eletrônica - CNSMT

Descrição do produto

Gravar máquinas de embalagem pode ser dividida em duas categorias: semiautomático e completo-automático. Os componentes materiais da maioria são postos na fita do portador após a passagem da inspeção, a inversão, e as estações de teste.

Enquanto os produtos eletrônicos continuam a ser promovidos, refinado e integrado altamente, os componentes eletrônicos igualmente mudaram do tipo de encaixe passado para remendar o tipo para salvar o espaço da instalação da placa de circuito e para expandir as funções do produto. É uma revolução principal na indústria eletrónica.

CNSMT fornecem-lhe o economi e fácil opere máquinas de embalagem eletrônicas em China, nós são o fabricante deste dispositivo, mesmo pode apoiar para personalizar a máquina de embalagem depende de suas exigências variaty

Com o desenvolvimento rápido da indústria eletrónica nos últimos anos, o papel de mecânico e os equipamentos eletrônicos em vez das operações manuais tradicionais na indústria eletrónica estão tornando-se cada vez mais óbvios.

Sob a condição de umas exigências mais altas e mais altas da automatização, é usado igualmente como máquina de empacotamento completa/semiautomática para o processamento do componente. Continuou a ser favorecido por colegas na indústria eletrónica.

A máquina de empacotamento automática é principalmente apropriada para a produção em massa de um único produto, e a máquina tem um preço mais alto e um alto nível da automatização; a máquina de empacotamento semiautomática é apropriada para a produção de grupo pequena de vários produtos, e a máquina é barata e tem a aplicabilidade forte.

De acordo com a forma, as exigências de empacotamento e a saída dos produtos de empacotamento, a máquina de empacotamento apropriada para as exigências do desenvolvimento da empresa pode flexivelmente ser selecionada

Especificação:

Parâmetros técnicos

1. Largura de banda aplicável: fita do portador da largura de banda de 4-104mm;

2. Capacidade de máquina: 2~6K pcs/h; (segundo a forma componente e a velocidade de alimentação manual);
3. Especificações materiais da bandeja: de 13 polegadas, de 22 polegadas bandeja plástica de 7 polegadas, ou bandeja de papel;
4. Fonte de alimentação: AC220V±20%/50HZ, 5A; /110v
5. Suprimento de ar: 0,3~ 0.6Mpa/60L/Min;
6. Temperatura de aquecimento: 110°C-180°C (segundo o material da fita da tampa e as exigências para o valor da força de casca)
7. Tamanho da máquina: L 1630×W 580× H 660 (unidade: milímetro);
8. Peso líquido da máquina: 40KG
9. Outras exigências: Personalize o comprimento da trilha e instale a função de detecção do CCD de acordo com exigências de cliente.
10. PLC principal da configuração: Desen
11. Motor/controlador: Taiwan Rihong
12. Válvula do cilindro/solenoide: Japão SMC
13. Interruptor fotoelétrico: Japão Omron
14. Termostato: Japão Panasonic
15. Contador: HENLAN SF4-41NA

Características da máquina


Boa adaptação

●Apropriado para empacotar de vários componentes de SMD
●A trilha pode flexivelmente ser ajustada dentro da escala de 4mm-104mm;
●Trilha que aperta a cavidade, o controle estável e o ajuste fácil;
●O mecanismo retrátil da fita pode facilmente apertar todas as bandejas de papel de bandeja de fita e que encontram o padrão de EIA-481A;

Selagem estável

●Ajuste exato da cabeça de cortador. Ajustar a cabeça do micrômetro da ferramenta interna e exterior da pressão quente dirige para ajustar exatamente a posição da linha de selagem a ±0.1mm, a selagem é mais bonito;
●Controle independentemente a pressão de selagem das cabeças de cortador internas e exteriores assegurar-se de que a fita de selagem esteja equilibrada;
●controle independente de controle de temperatura do PID da Dobro-cabeça, exato e estável de temperatura;

Métodos de selagem diversificados

●Apropriado para a selagem fria autoadesiva e a selagem da pressão quente;
●Selagem no modo de passeio contínuo;
●Polegada-mover-se e selagem da fita;

Ajuste conveniente da fita da tampa

●A tensão do curso da fita da tampa pode ser ajustada;
●A posição da fita da tampa pode ser ajustada;

Função da proteção do transporte

●O mecanismo de transporte é seguro proteger a integridade da fita do portador;
●Começo estável, regulamento stepless da velocidade; pedal do pé/controle manual;

Instruções de funcionamento da máquina

• Gire o interruptor de controle na caixa de controle para o posição de functionamento;
• Gire o botão de interruptor de alimentação no painel para a posição de "ON";
• Certifique-se de que valor elétrico/barométrico cumpre as exigências avaliados nos parâmetros técnicos;
• Corte o interruptor elástico da correia da pressão “à posição da correia fraca”;
• Ajuste a trilha à largura exigida;
• Ajuste o dispositivo (de retraimanto) de retraimanto da correia a uma posição apropriada;
• Ajuste a fita da tampa a uma posição que seja conveniente para colocar a fita horizontalmente;
• Aperte a fita vazia;
• Aperte corretamente a fita da tampa;
• Ajuste o número de contagens exigidas pelo contador, ajuste a posição da engrenagem e a sensibilidade;
• Gire o botão de interruptor do controlador do motor no painel para no estado;

Para o empacotamento autoadesivo, comute por favor o interruptor do aquecimento da lâmina à posição de "OFF", (se a lâmina precisa de ser abaixada)
Comute por favor o interruptor do elevador da lâmina “para baixo” posição, imprensa ao botão do “começo” e aumentará automaticamente
Para baixo, da “o interruptor do elevador lâmina” pode controlar o elevador da lâmina quando a máquina é parada)

• Comute o interruptor da tensão “à posição da correia apertada”;
• Se você usa a fita contínua para a selagem, comute por favor à posição “contínua”; se você usa a polegada para se mover

Com selagem, corte por favor o interruptor a “avançar” a posição;

• Aqueça a lâmina à temperatura ajustada, e a luz indicadora “corrida” está ligada;
• Pressione o interruptor de começo ou a etapa no interruptor de pé, a máquina começa correr;
• A atenção do pagamento ao empacotamento padrão de EIA-481A, sae do número de espaços da condução e de arrasto, etc.

Que máquina que de embalagem componente eletrônica nós temos?

• Máquina de gravação semiautomática do tela táctil
• Máquina de gravação semiautomática da tela do texto

O princípio de funcionamento edita a voz

O princípio de trabalho da máquina de gravação: Após a máquina e o ar de gravação de empacotamento estão conectados, se termicamente é selado, deixado a elevação da faca a uma temperatura apropriada, e ajusta a pressão da fita e de ar do portador.

Use equipamento de alimentação manual ou automático para pôr o componente de SMD na fita do portador, e o motor gerencie para puxar a fita da tampa que forma a fita do portador para a posição de empacotamento, onde a fita da tampa está acima, o portador que a fita está para baixo, e as duas lâminas calorosos pressionam sobre na fita da tampa e na fita do portador, para fazer ao selo da fita da tampa a abertura do componente de SMD na fita do portador, para conseguir a finalidade do empacotamento do componente de SMD.

Então o carretel da tomada-acima rola acima a fita empacotada do portador.

A máquina de gravação pode fornecer um sentido unificado, uma polaridade do produto do teste, uma inspeção visual, uma marcação do laser e outras funções de acordo com necessidades da produção de cliente.

Algumas máquinas de gravação estão não calor - selado, mas frias seladas. A selagem fria do estômago significa que a fita da tampa e a fita do portador podem ser coladas junto sem aquecimento.

A fita da tampa usada neste tempo deve ser pegajosa. Antes de empacotar, a fita do portador passa geralmente através de dois sensores, um para contar e o outro para o controle material.

O controle material é detectar se há uns componentes faltantes na fita do portador. Se um escape é detectado, o motor da máquina de gravação parará imediatamente, e a cabeça de cortador será trazida igualmente à posição superior.

Contar o SENSOR usa geralmente a fibra ótica, mas igualmente exige a velocidade rápida da resposta, de modo a para não faltar contar. Contar o SENSOR pode contar os furos laterais da fita do portador, e pode igualmente contar os sulcos de formação. Se você conta os furos laterais, você tem que convertê-la para trás para obter o número correto de SMD.

Voz da edição do desempenho

A velocidade de gravação da máquina de gravação é rápida. Com a função de teste, equipada com o verificador correspondente, a função de gravação pode rapidamente testar o valor da capacidade e o valor da resistência da microplaqueta, e classifica seus bons e produtos maus; a máquina de gravação usa o PLC como o controle do núcleo; o projeto de exposição é original,

A exposição de cristal líquida que pede, exposição análoga do estado de cada ponto de controle, pode facilmente ajustar-se e para alterar vários valores de parâmetro, para monitorar o vário estado de trabalho e a sua velocidade de gravação, a máquina de gravação é estável e segura.

Voz da edição da característica

●Vasta gama de produtos aplicáveis, mudança fácil da especificação.
●O sistema de movimentação de came e de divisor é estável e seguro.
●O projeto da detecção de falha é perfeito, e o alarme é claro duma olhada.
●O conversor de frequência tem a mudança stepless da velocidade e automaticamente aumenta ou diminui a velocidade seguindo a circunstância de alimentação.
●Sistema de controlo eletrônico do PLC, exato e estável, com baixa taxa de falhas.
●A altura da trança é ajustável, que é flexível e conveniente.
●Recepção de recepção opcional do método, a vertical e a horizontal.
●Detecção e contagem materiais vazias precisas das peças
●O equipamento opcional está completo, fornecendo uma solução completa.
