180 transporte do inversor do PWB da C.A. 220V 60HZ do aparelho de manutenção do PWB do grau
transporte-CNSMT do inversor do PWB 180Degree

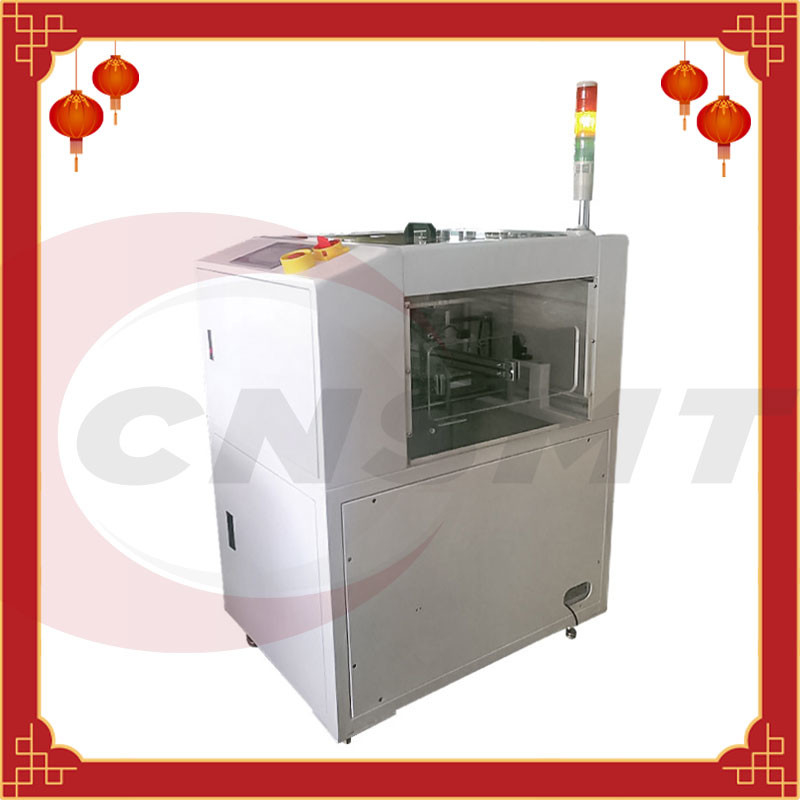

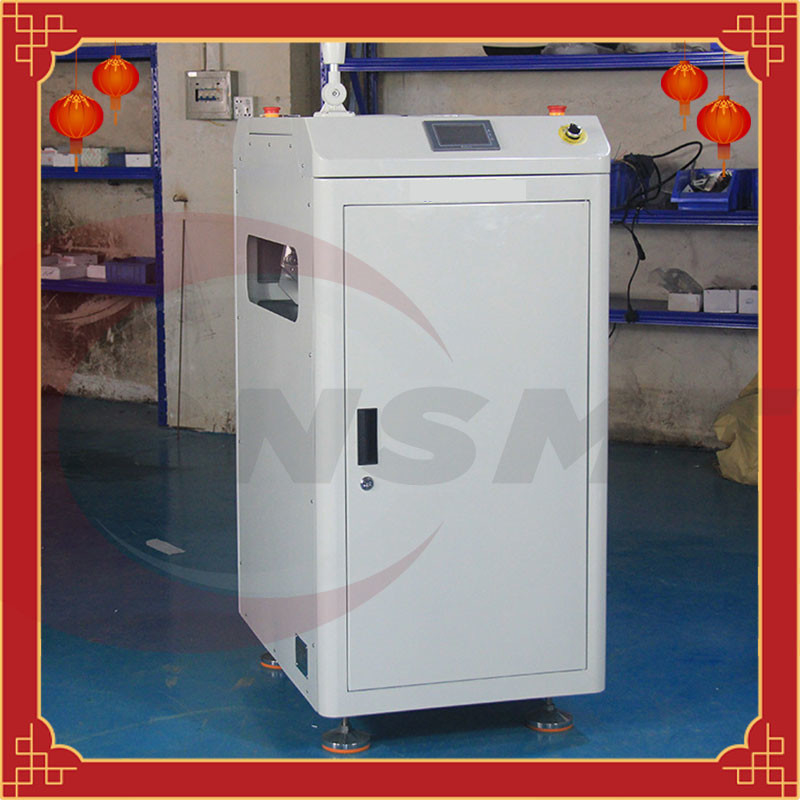

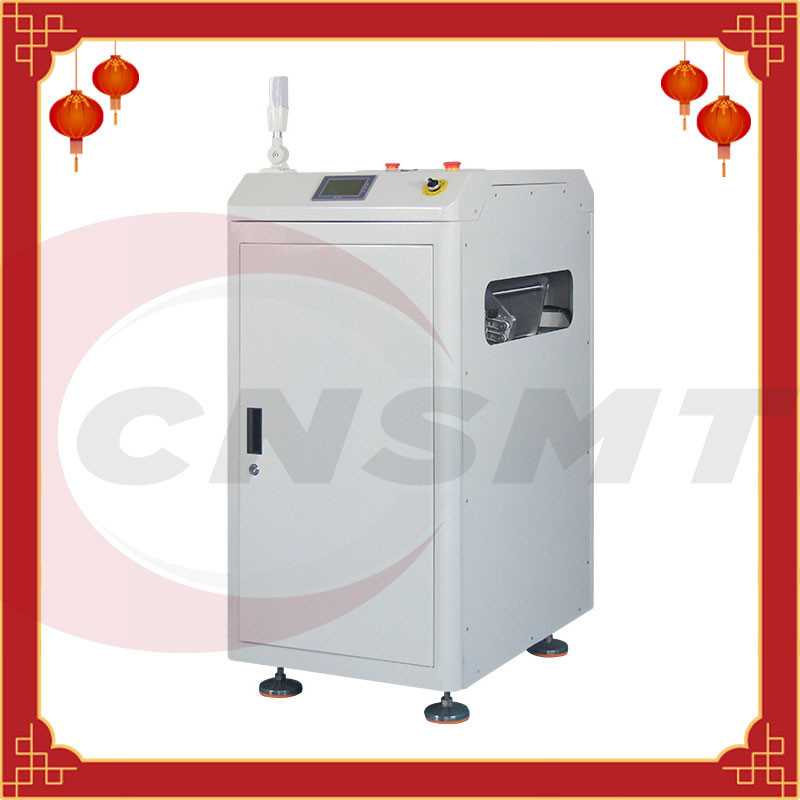

Transporte do inversor do PWB

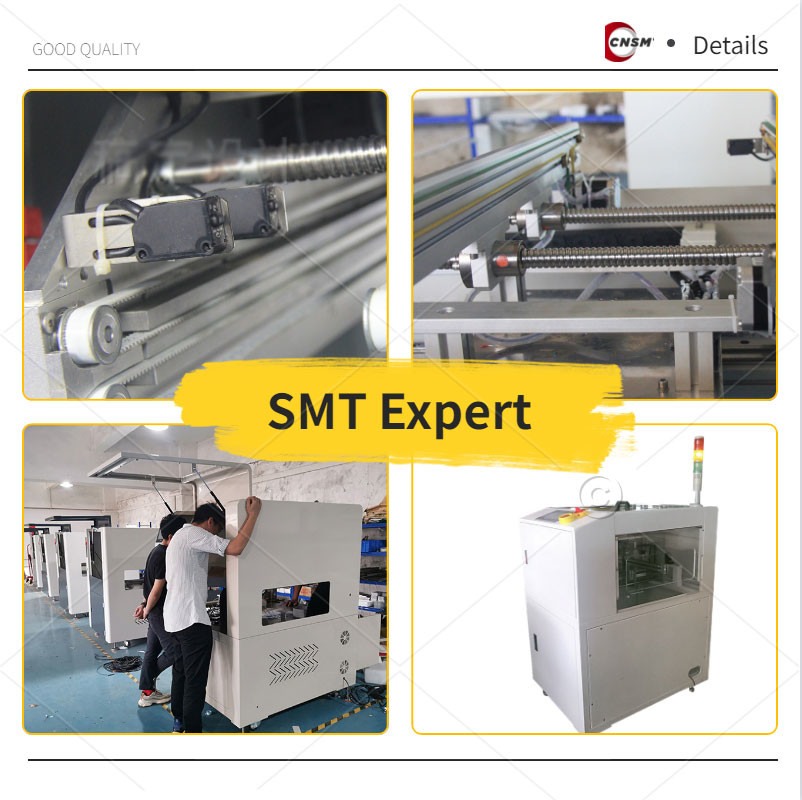

Descrição do produto
O ※ a tampa de segurança superior pode ser aberto para facilitar a manipulação do hardware da máquina durante a manutenção
Relação de controle esperta fácil de usar da função do tela táctil do ※
Velocidade de canto ajustável do ※ para assegurar-se de que a placa do PWB não deslize
Dispositivo estável e equilibrado do ※ da largura de ajuste (ajuste do parafuso do controle da mão)
Pegada pequena da máquina do ※
Relação compatível do ※ SMEMA
Especificação
| descrição | O transporte do inversor do PWB é usado para lançar a placa do PWB para encontrar as necessidades de processamento frente e verso |
| Tempo de ciclo | Aproximadamente 15 segundos |
| fonte de alimentação | C.A. 110-220-230V (usuário especificado), fase monofásica |
| Carga elétrica | Máximo 180 VA |
| Pressão de ar | 0.45-0.6Mpa |
| volume de fluxo do ar | Até 30 litros/minuto |
| Altura da transmissão | 900±20mm (ou usuário especificou) |
| Sentido de transmissão | Left→right ou right→left (opcional) |
Modelo:
| Modelo | CNSMT-CV300 | CNSMT-CV350 | CNSMT-CV460 |
| TAMANHO DO PWB (L×W)~ (L×W) | (50x50) ~ (450x300) | (50x50) ~ (450x350) | (50x50) ~ (450x460) |
| Dimensão (L×W×H) | 520x520x900 | 570*570*900 | 650*650*900 |
| Peso | Approx.110kg | 130kg | 160kg |
princípio de funcionamento
O transporte automático do inversor da placa do PWB é usado na linha corpo de SMT do produto eletrônico. Os fluxos da placa do PWB na trilha da máquina de gerencio, e a trilha executa 180 que gerenciem, a placa do PWB do lado de A entra, e nas saídas da placa do PWB do lado de B. O quadro total é combinado com os perfis direitos, a aparência de superfície é chapa metálica de 1.5mm, a movimentação da aleta é conduzido por um motor deslizante + por uma correia, com limite mecânico; a trilha que transporta a movimentação é conduzida por um motor + pela corrente de C.A. 15W
Técnica do fundo:
As placas de circuito do PWB, igualmente conhecidas como placas de circuito impresso, são fornecedores de conexões elétricas para componentes eletrônicos. Seu projeto é principalmente projeto da disposição.
A vantagem principal de usar placas de circuito é reduzir extremamente erros da fiação e de conjunto, e melhora o nível de salário da automatização e da produção.
Devido à integração crescente de placas do PWB, o processo de produção exige que a parte dianteira e os versos das placas do PWB devem ser processados e produzido.
A maioria das aletas manuais existentes são usadas. O equipamento de lançamento usado em algumas fábricas tem estruturas complexas e custos altos da obtenção.
Embalagem & entrega
Certificação
Informações da empresa
CNSMT é o fabricante e o supplieir para máquinas de SMT e a solução principais com uma experiência de mais de 10 anos em China. E nós podemos igualmente fazer OEM&ODM para comerciantes de SMT, nós temos vasto das fontes no campo de SMT, mesmo você precisamos usado ou equipamentos novos de SMT ou outras peças, nós podemos ajudá-lo a obter a melhor qualidade e as máquinas custadas competitivas.
O que nós podemos fazer para você:
※ Nós mandamos nossa própria fábrica fazer equipamentos e dispositivos de SMT
※ Nós temos uma equipe profissional do coordenador do technich para máquinas do produto
※ Nós podemos personalizar a variedade de máquinas de SMT para você que concorda suas exigências
※ Que nós compramos e para vender equipamentos usados e novos de SMT pelo mundo inteiro
※ Nós fornecemos-lhe máquinas e exportação da linha completa de SMT a no mundo inteiro
※ Que transforma-se o sócio chinês o mais seguro para você.
FAQ
Pergunta: Que lhe faz a melhor empresa em China?
Resposta: Nós estivemos na linha de SMT de negócio por mais de 10 anos já, dando nos uma experiência contínua na indústria.
Pergunta: Pode você personalizar minhas ordens de acordo com nossa aplicação preferida?
Resposta: Sim, naturalmente! Nós podemos personalizar ordens para nossos clientes. Nós apenas precisamo-lo de enviar sua exigências ou aplicação preferida através do e-mail. Nós responder-lhe-emos dentro de 24-48 horas do recibo com a melhor solução que nós viemos acima para você.
Pergunta: Que é a vantagem principal do transporte do inversor do PWB?
Resposta: A vantagem principal de um transporte do inversor do PWB é que você terá um conjunto inteiramente automatizado de SMT que possa lançar seu PCBs sem a necessidade de trabalho manual. Isto é necessário impedir dano devido à falha humana.
Pergunta: É fácil de usar o transporte do inversor do PWB?
Resposta: Sim, é. De fato, a maioria de nossas máquinas vêm com um manual inglês que o ajude a compreender mais a máquina em termos das funções e dos processos. A instalação e a obtenção da máquina ligada são igualmente fáceis. Se mais informação é necessário, por favor não hesite contactar-nos para trás de modo que nós possamos lhe ajudar
Pergunta: Que é seu prazo de execução para ordens internacionais?
Resposta: Nosso prazo de execução normal para todas as ordens se é internacional ou local é 3 dias de trabalho para processar e 10 dias de trabalho pelo tempo de passagem. Tome por favor a nota que o número real de dias ainda dependeria de seu lugar exato. Deixe-nos por favor conhecer seu lugar exato de modo que nós possamos lhe dar um número mais preciso de dias pelo prazo da execução de suas ordens.
Pergunta: Que você usa empacotando?
Resposta: Normalmente, nós usamos uma caixa forte embalando suas ordens. Mas se a máquina exige mais proteção, nós adicionaremos a caixa de madeira. Você pode igualmente deixou-nos conhecer seu empacotamento preferido.
Pergunta: Você exigirá um sinal para máquinas personalizadas?
Resposta: Sim. Para máquinas personalizadas, nós exigiremos o sinal de 70%. 30% deve ser pagado uma vez a máquina está pronto para a expedição.
Nosso serviço
1, solução da linha completa de SMT
2, fabricante de equipamentos periféricos de SMT
3, alimentador de SMT, smt proveem de bocal, calibração do alimentador do smt, trole do PWB, trole do alimentador, strorage do PWB, fabricante do rodo de borracha de SMT
4, compram e vendem YAMAHA usado e novo JUKI FUJI PANASONIC SAMSUNG e impressoras do forno do reflow
5,
CNSMT é um líder e um fornecedor confiado de todas as máquinas do PWB aqui em China. Nós igualmente temos uma taxa alta da satisfação de todos nossos clientes internacionais porque nós somos dedicados em fornecer somente os produtos da parte-qualidade para todas suas necessidades de SMT.
Nós temos um grande estoque de todas as máquinas de SMT, e uma das máquinas de venda as mais rápidas do PWB que nós temos é o transporte do inversor do PWB. Se você está procurando um transporte do inversor do PWB da boa qualidade, olhar não mais, porque nós temos todos os tipos dele pronto para a entrega. Se você não é certo o que a pedir, para permitir que nós o ajudem!
Por que escolha CNSMT?
Estas são as razões pelas quais você deve somente confiar CNSMT. Nós estamos aqui ajudá-lo a encontrar as soluções as mais eficazes e as mais disponíveis a todas suas necessidades de SMT.
Se você está procurando um transporte do inversor do PWB, veja por favor os detalhes abaixo.
Que é um transporte do inversor do PWB?
Um transporte do inversor do PWB ou igualmente sabido como o transporte da aleta do PWB, é o que você se usa se você quer eliminar a necessidade do trabalho manual o PCBs ao a lançar de cada lado para processar.
Eliminar o trabalho manual é necessário, se você quer evitar o risco de dano e de contaminação durante o processo. O transporte do inversor do PWB vem em muitos formulários e características. Mas na maior parte, o objetivo geral dele é poder lançar a placa em um lado para processá-lo, e para fazê-lo então no outro lado. Este processo é automatizado, sem a necessidade de intervenção humana.
A automatização é a chave à produtividade alta
Nós todos sabemos que a automatização está indo trazer muitos benefícios a uma linha de SMT de conjunto. As fábricas/empresas de SMT devem considerar esta se querem a:
Características de um transporte do inversor do PWB
Como mencionado, um transporte do inversor do PWB vem em vários modelos, características, e funcionalidades. Mas para nomear apenas algumas características que comuns você encontrará na maioria de transportes do inversor do PWB, vê a informação abaixo:
Elementos técnicos da realização:
Baseado nisto, o modelo de serviço público fornece a máquina do transporte do lançamento/inversor de uma placa do PWB que pode automaticamente lançar a placa do PWB e tem uma estrutura simples e um baixo custo.
A fim conseguir a finalidade do modelo de serviço público, o modelo de serviço público adota as seguintes soluções técnicas:
Uma máquina de gerencio da placa do PWB, que inclua:
O quadro tem uma primeira extremidade e uma segunda extremidade;
O grupo do rolo é arranjado no quadro perto da primeira extremidade;
O mecanismo de transtorte é arranjado no quadro; o mecanismo de transtorte inclui um primeiro eixo de gerencio, um segundo eixo de gerencio, um primeiro motor, e uma pluralidade de correias transportadoras mutuamente espaçadas.
O primeiro eixo de gerencio é ficado situado no quadro perto da primeira posição de fim, o segundo eixo de gerencio é ficado situado no quadro perto da segunda extremidade, e um número de correias transportadoras são conduzidas pelo primeiro eixo de gerencio e pelo segundo eixo de gerencio;
O mecanismo de lançamento é arranjado no quadro; o mecanismo de lançamento inclui um eixo de gerencio, um grupo primeiramente de aperto da tira, um grupo em segundo de aperto da tira, um terço que aperta o grupo da tira, um quarto grupo de aperto da tira, e um sensor, e o eixo da rotação situado no meio do quadro, o primeiro grupo de aperto da tira e o segundo grupo de aperto da tira, o terceiro grupo de aperto da tira e o quarto grupo de aperto da tira é ficado respectivamente em ambos os lados do eixo de gerencio e conectado ao eixo de gerencio.
Um grupo da barra do grampo e um terceiro grupo da barra do grampo são ficados situado no mesmo lado do eixo de gerencio, e o segundo grupo da barra do grampo e o quarto grupo da barra do grampo são ficados situado no mesmo lado do eixo de gerencio.
Em algumas das incorporações, o primeiro grupo de aperto da tira inclui uma pluralidade primeiramente de apertar as tiras arranjadas em intervalos, e o terceiro grupo de aperto da tira inclui uma pluralidade de terço que aperta as tiras arranjadas em intervalos, e cada primeiramente tira de aperto corresponde a uma primeira tira de aperto. Três barras de aperto,
a primeira barra de aperto e a terceira barra de aperto têm um ângulo de 15-40 graus; o segundo grupo de aperto da barra e o quarto grupo de aperto da barra são ficados situado no mesmo lado do eixo de gerencio,
o o segundo grupo da barra do grampo inclui uma pluralidade de barras do grampo do segundo arranjadas em intervalos, e o quarto grupo da barra do grampo inclui uma pluralidade de barras do grampo do quarto arranjadas em intervalos, e cada segunda barra do grampo corresponde a uma quarta barra do grampo. Há um ângulo de 15-40 graus entre a tira e a quarta tira de aperto; a terceira tira de aperto e a quarta tira de aperto são ficadas situada entre duas correias transportadoras adjacentes e são mais baixa encontrado do que a correia transportadora;
O sensor é arranjado no lado da correia transportadora.
Em algumas das incorporações, o mecanismo de transferência tem dois grupos, e o eixo de gerencio do mecanismo da aleta é ficado situado entre os dois grupos de mecanismos de transferência.
Em algumas das incorporações, dois sensores são fornecidos pelo menos em cada mecanismo da transmissão.
Em algumas das incorporações, a distância entre a correia transportadora e o grupo do rolo é menos do que o tamanho do lado o menor de uma placa do PWB.
Em algumas das incorporações, há um ângulo de 25 graus entre a primeira barra do grampo e a terceira barra do grampo e entre a segunda barra do grampo e a quarta barra do grampo.
A máquina de gerencio da placa do PWB do modelo de serviço público é fornecida com um grupo do rolo, um mecanismo de transtorte e um mecanismo de gerencio da placa no quadro.
O grupo do rolo envia a placa do PWB ao mecanismo de transtorte, e o mecanismo de transtorte envia a placa do PWB ao mecanismo de gerencio da placa. Entre as duas tiras de aperto, o mecanismo de lançamento opera-se para lançar a placa do PWB ao outro lado, processando desse modo o outro lado do PWB;
o mecanismo de lançamento é composto de um eixo de gerencio e de um número de tiras de aperto estabelecidos e para baixo, e sua estrutura está a um ponto baixo simples e caro.
Descrição dos desenhos
Figura 1 é um diagrama esquemático da estrutura total de uma placa do PWB que lança a máquina de acordo com uma incorporação preferida da invenção atual;
2 são um diagrama esquemático da estrutura do mecanismo de lançamento do PWB que lança a máquina descreveram em FIG. 1;
O FIG. 3 é uma ideia superior esquemática da estrutura da máquina de gerencio da placa do PWB descreveu no FIGO. 1.
Maneiras detalhadas
A fim facilitar a compreensão do modelo de serviço público atual, o modelo de serviço público atual será descrito em uma maneira mais detalhada com referência aos desenhos relevantes. As incorporações preferidas da invenção atual são mostradas nos desenhos. Contudo, a invenção atual pode ser executada em muitos formulários diferentes e não é limitada às incorporações descritas nisto.
Pelo contrário, a finalidade de fornecer estas incorporações é fazer a compreensão da divulgação do modelo de serviço público atual mais completa e detalhada.
Deve-se notar que quando um elemento é referido como “sendo fixado” a um outro elemento, pode estar diretamente no outro elemento ou um elemento central pode igualmente esta presente. Quando um elemento é considerado “ser conectado” a um outro elemento, pode diretamente ser conectado ao outro elemento ou um elemento intermediário pode esta presente ao mesmo tempo.
A menos que de outra maneira definidos, os termos toda técnicos e científicos usados nisto têm o mesmo significado que compreendido geralmente por aqueles especializados no campo técnico do modelo de serviço público atual. A terminologia usada na descrição do modelo de serviço público atual nisto é somente com a finalidade de descrever incorporações específicas, e não é pretendida limitar o modelo de serviço público atual.
Refira por favor FIGOS. 1 a 3, a placa do PWB que lança a máquina 100 da invenção atual lança a placa do PWB. A máquina de lançamento 100 inclui um quadro 10, um grupo 20 do rolo, um mecanismo 30 de transferência, e um mecanismo de lançamento 40.
Todos o grupo 20 do rolo, o mecanismo 30 de transferência e o mecanismo de lançamento 40 são situados no quadro 10, e o grupo 20 do rolo é usado conectando aletas. Com a máquina 100 e o outro equipamento de processamento da placa do PWB, o mecanismo 30 de transferência é usado para transferir a placa do PWB, e o mecanismo de lançamento 40 é usado para lançar a placa do PWB.
Refira por favor FIG. 1, a cremalheira 10 tem uma primeira extremidade 11 e uma segunda extremidade 12. O grupo 20 do rolo é arranjado no quadro 10 perto da primeira extremidade 11, e usado para enviar a placa do PWB processada pelo equipamento dianteiro ao mecanismo de transtorte 30. Nesta incorporação, o rolo ajustou 20 inclui diversos rolos.
1 e 3, o mecanismo 30 da transmissão é ajustado no quadro 10 e em movimentos ao longo da superfície superior do quadro 10. O mecanismo de transtorte 30 inclui um primeiro eixo de gerencio 31, um segundo eixo de gerencio 32, um primeiro motor (não mostrado), e um número de correias transportadoras mutuamente espaçadas 33. O primeiro eixo de gerencio 31 é ficado situado no quadro 10 perto da primeira extremidade 11, e o segundo eixo de gerencio 32 é ficado situado no quadro 10 perto da segunda extremidade 12, a correia transportadora 33 é sem fôlego em torno do primeiro eixo de gerencio 31 e do segundo eixo de gerencio 32, e a correia transportadora 33 é conduzida pelo primeiro eixo de gerencio 31 e pelo segundo eixo de gerencio 32.
Nesta incorporação, a distância entre a correia transportadora 33 e o grupo 20 do rolo são menores do que o tamanho do lado o menor de uma placa do PWB, para impedir que a placa do PWB caia durante o processo de transporte pelo grupo 20 do rolo à correia transportadora 33.
1 e 2, o mecanismo de gerencio 40 é ajustado no quadro 10, e incluído um eixo de gerencio 41 arranjado no meio do quadro 10, de um primeiro grupo de aperto 42 da tira, de um segundo grupo de aperto 43 da tira, e de um primeiro grupo de aperto 42 da tira conectado ao eixo 41 da rotação. Os três grupos de aperto 44 da barra, o quarto grupo de aperto 45 da barra e o sensor 46, o primeiro grupo de aperto 42 da barra e o terceiro grupo de aperto 44 da barra correspondem entre si e são ficados situados no mesmo lado do eixo 41,
o segundo grupo de aperto 43 da barra e o quarto grampo os grupos 45 da tira correspondem a e são ficados situado respectivamente no mesmo lado do eixo de gerencio 41.
O primeiro grupo de aperto 42 da barra inclui uma pluralidade primeiramente de apertar as barras 421 arranjadas em intervalos, o terceiro grupo de aperto 44 da barra inclui uma pluralidade de terço que aperta as barras 441 arranjadas em intervalos, e cada primeiramente barra de aperto 421 corresponde a um terço que aperta a barra 441, há um ângulo de 15-40 graus entre a primeira barra de aperto 421 e a terceira barra de aperto 441, de modo que a placa do PWB possa ser introduzida entre a primeira barra de aperto 421 e a terceira barra de aperto 441.
Nesta incorporação, o ângulo o segundo grupo de aperto 43 da tira inclui uma pluralidade em segundo de apertar as tiras 431 arranjadas em intervalos, e o quarto grupo de aperto 45 da tira inclui uma pluralidade em quarto de apertar as tiras 451 arranjadas em intervalos, e cada tira em segundo de aperto 431 corresponde a um quarto a barra de aperto 451, a segunda barra de aperto 431 e a quarta barra de aperto 451 tem um ângulo de 15-40 graus, de modo que a placa do PWB possa ser introduzida entre a segunda barra de aperto 431 e a quarta barra de aperto 451. Nesta incorporação no exemplo, o ângulo é 25 graus.
A terceira tira de aperto 441 e a quarta tira de aperto 451 são ficadas situada entre as duas correias transportadoras adjacentes 33, e a posição é mais baixa do que a correia transportadora 33.
A correia transportadora 33 incorpora automaticamente quando a placa do PWB é transportada à primeira extremidade 11 da cremalheira 10 entre a primeira barra de aperto 421 e a terceira barra de aperto 441, o sensor 46 nos sentidos da cremalheira 10 que a placa do PWB entra na primeira barra de aperto 421 e na terceira barra de aperto 441, e controla a rotação do eixo 41 para conduzir a primeira barra de aperto. A tira 421 e a terceira tira de aperto 441 são viradas à segunda extremidade 12 da cremalheira 10 e da parada na posição correspondente.
A placa do PWB cai na correia transportadora 33 na segunda extremidade 12 da cremalheira 10 e continua a ser transportada. Neste tempo, na segunda tira de aperto 431 e no quarto a barra de aperto 451 é virada à primeira extremidade 11 da cremalheira 10, e o grupo seguinte de placas do PWB entra entre a segunda barra de aperto 431 e a quarta barra de aperto 451, e continua a ser virado, de modo que o gerencio da placa do PWB possa ser realizado.
Nesta incorporação, o mecanismo 30 da transmissão tem dois grupos, e o eixo de gerencio 41 do mecanismo de gerencio 40 da placa é ficado situado entre os dois grupos dos mecanismos 30 da transmissão. Dois sensores 46 são fornecidos pelo menos em cada mecanismo 30 da transmissão. Além, o sensor 46 é arranjado no lado da correia transportadora 33 no quadro 10 para facilitar a detecção da placa do PWB sem afetar a operação do mecanismo de gerencio 40 da placa.
As incorporações acima mencionadas expressam somente diversos modos da aplicação do modelo de serviço público atual, e sua descrição é relativamente específica e detalhada, mas não devem ser compreendidos como uma limitação no espaço do modelo de serviço público atual. Deve-se indicar que para aquelas da habilidade ordinária na arte, sem partir do conceito do modelo de serviço público, diversas alterações e melhorias podem ser feitas, e este toda a queda dentro do espaço da proteção do modelo de serviço público. Consequentemente, o espaço da proteção da patente modelo de serviço público deve ser sujeito às reivindicações adicionadas.
Para conhecer mais sobre nosso transporte do inversor do PWB, contacte-nos por favor diretamente de modo que nós possamos lhe ajudar mais adicional com os todos seus interesses. No entretanto, você pode verificar a informação abaixo que mostrará que as a maioria fizeram geralmente perguntas por nossos clientes passados junto com as respostas.
Estas são as perguntas que diferentes nós recebemos de nossos clientes passados para o transporte do inversor do PWB. Se você não pode encontrar a informação exata acima, contacte-nos por favor diretamente de modo que nós possamos lhe responder para você.
Aqui em CNSMT, nós asseguramo-lo que você é boas mãos quando se trata de suas necessidades de SMT.
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
